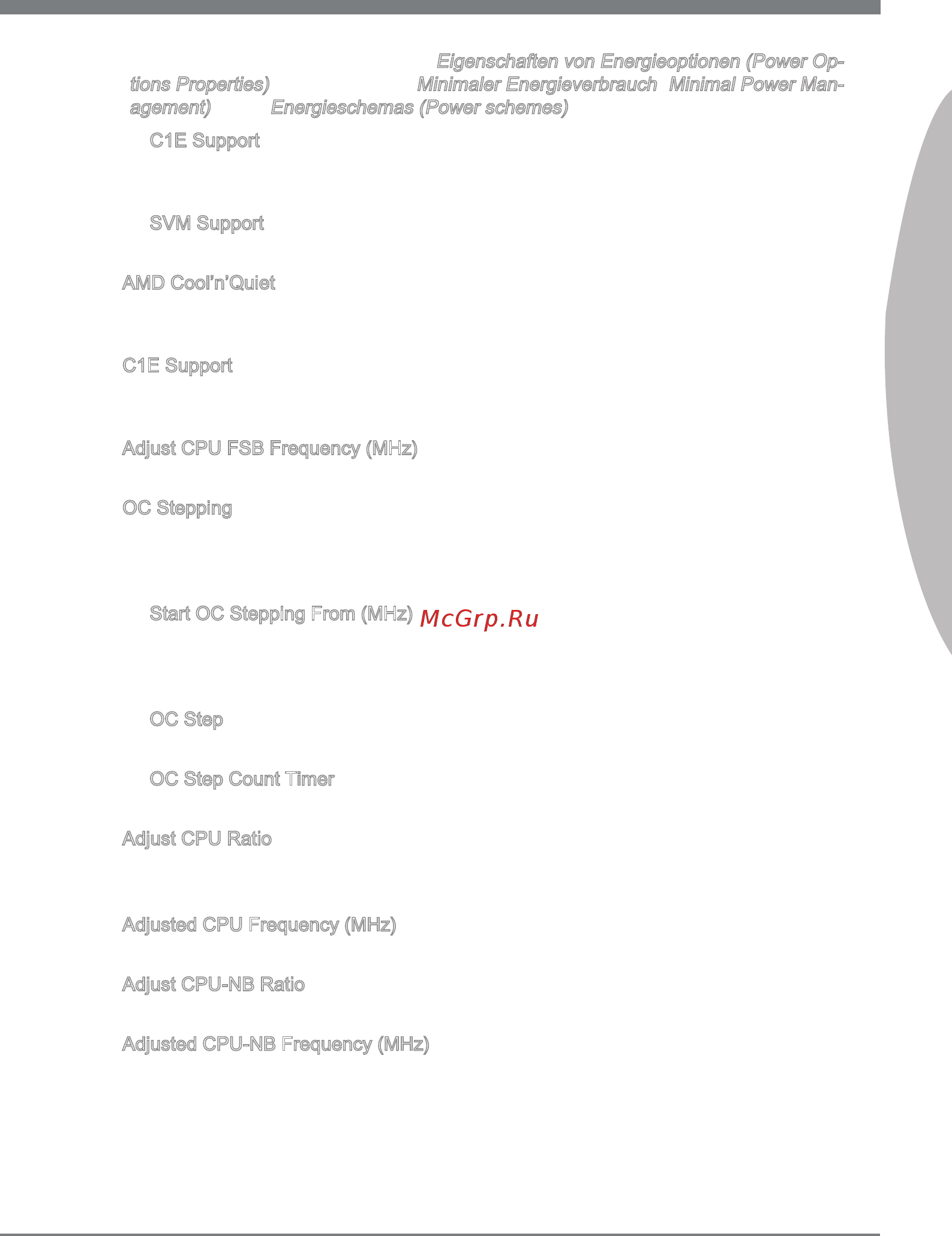

![MSI 890FXA-GD70 [89/178] Deutsch](/views2/1208889/page89/bg59.png)
MS-7640 Mainboard
Deutsch
De-37
MS-7640 Mainboard
Deutsch
-> [Energieoptionen]. Gehen Sie zu Eigenschaften von Energieoptionen (Power Op-
tions Properties), und wählen Sie Minimaler Energieverbrauch (Minimal Power Man-
agement) under Energieschemas (Power schemes).
C1E Support
Während des Leerlaufs aktiviert die Funktion, um die Stromaufnahme lesen. Nicht
alle Prozessor unterstützt Enhanced Halt Stand (C1E).
SVM Support
Diese Option aktiviert oder deaktiviert das SVM.
AMD Cool’n’Quiet
Die Cool’n’Quiet-Technologie kann die CPU-Geschwindigkeit und den Stromverbrauch
ezient und dynamisch herabsetzen.
C1E Support
Während des Leerlaufs aktiviert die Funktion, um die Stromaufnahme lesen. Nicht alle
Prozessor unterstützt Enhanced Halt Stand (C1E).
Adjust CPU FSB Frequency (MHz)
Hier können Sie die CPU FSB Frequenz verändern (in MHz).
OC Stepping
OC Stepping ist aktiviert, nachdem Sie die Frenquenz der Übertaktung im “Adjust CPU
FSB Frequency (MHz)” einstellt. Die folgenden Einzelteile erscheinen und das System
kann Schritt für Schritt übertaken nach System Laden des Betriebssystems oben.
Start OC Stepping From (MHz)
Hier kann den Angangs-FSB-Takt angeben. Das system bootet mit dem Angangs-
FSB-Takt, und übertakt vom Angangs-FSB-Takt zu eingestellten FSB-Takt, die im
“Adjust CPU FSB Frequency (MHz)” Schritt für Schritt einsetzen.
OC Step
Stellt wieviele Schritte für das niedrige FSB-Takt Übertaktung ein.
OC Step Count Timer
Stellt die Puerzeit für jeden Schritt ein.
Adjust CPU Ratio
Hier können Sie die CPU-Taktmultiplikator (Ratio) angeben. Dies können Sie nur
benutzen, wenn der Prozessor die Funktion unterstützt.
Adjusted CPU Frequency (MHz)
Zeigt die verstellte Frequenz der CPU. Nur Anzeige.
Adjust CPU-NB Ratio
Hier können Sie die CPU-NB-Taktmultiplikator (Ratio) angeben.
Adjusted CPU-NB Frequency (MHz)
Zeigt die verstellte Frequenz der CPU-NB. Nur Anzeige.
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
