MS-7640 Mainboard
Deutsch
De-23
MS-7640 Mainboard
Deutsch

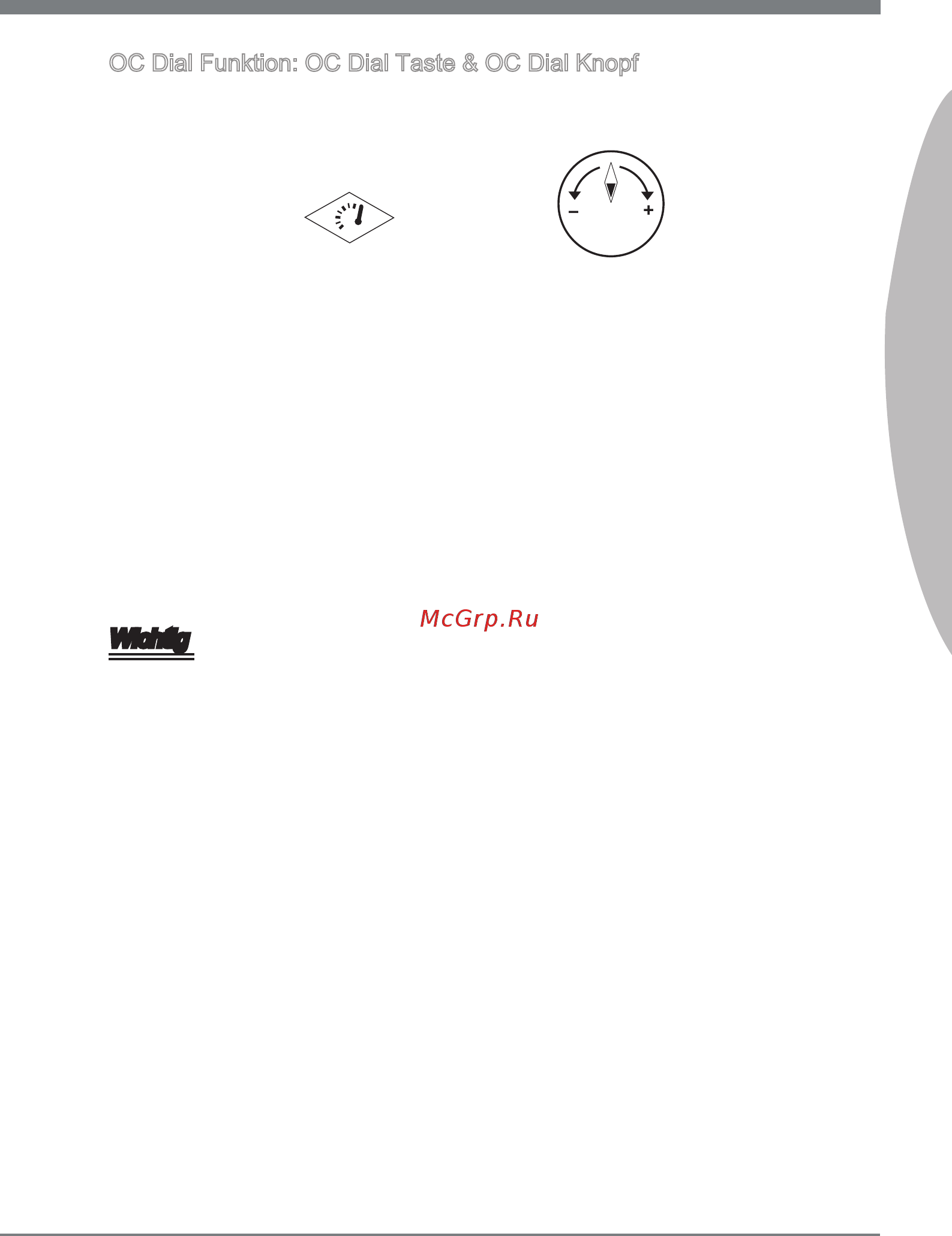

OC Dial Funktion: OC Dial Taste & OC Dial Knopf
Diese Taste und dieser Knopf können das FSB stellen.
OC Dial KnopfOC Dial Taste
Hier können Sie den FSB Takt unter den Betriebssystemen jederzeit ändern. Sie
brauchen nicht Software oder Neuladen anzubringen. Bitte folgen Sie den unten Schrit-
ten, um die Frenquenz des FSB zuzunahemen oder abzunahemn.
Drücken Sie die OC Dial-Taste, um der Abgleich zu starten. Der OC Dial LED be-
leuchtet, um gegenwärtigen Betrieb anzuzeigen.
Drehen Sie den OC Dial-Knopf rechts/nach links zum niedrigen Taktgeber der Zu-
nahme/der Abnahme. Sie können den Wert des OC Dial-Schrittes im BIOS einstel-
len.
Drücken Sie die OC Dial-Taste wieder; um der Abgleich abzusolvieren. Die OC Dial
LED stellt automatisch ab.
Wichtig
Vor Ihnen verwenden Sie OC Dial-Funktion zum Übertaktung das System. Um die
Erfolgrate zu erhöhen, sollten Sie die Spannung im BIOS richtig einstellen.
Nach jeder der Abgleich, sollte diese Eigenschaft geschlossen werden. Andernfalls
würde es die System Leistung beeinussen. Folglich wenn Sie der Abgleich durchfür-
ren, überprüfen Sie, ob OC Dial LED eingeschaltet oder aus ist. Wenn OC Dial LED
noch beleuchtet wird, drücken Sie den Taster und überprüfen Sie dann wieder.
1.
2.
3.
•
•
