Fr-4
Carte mère MS-7640
JPWR2, Fr-11

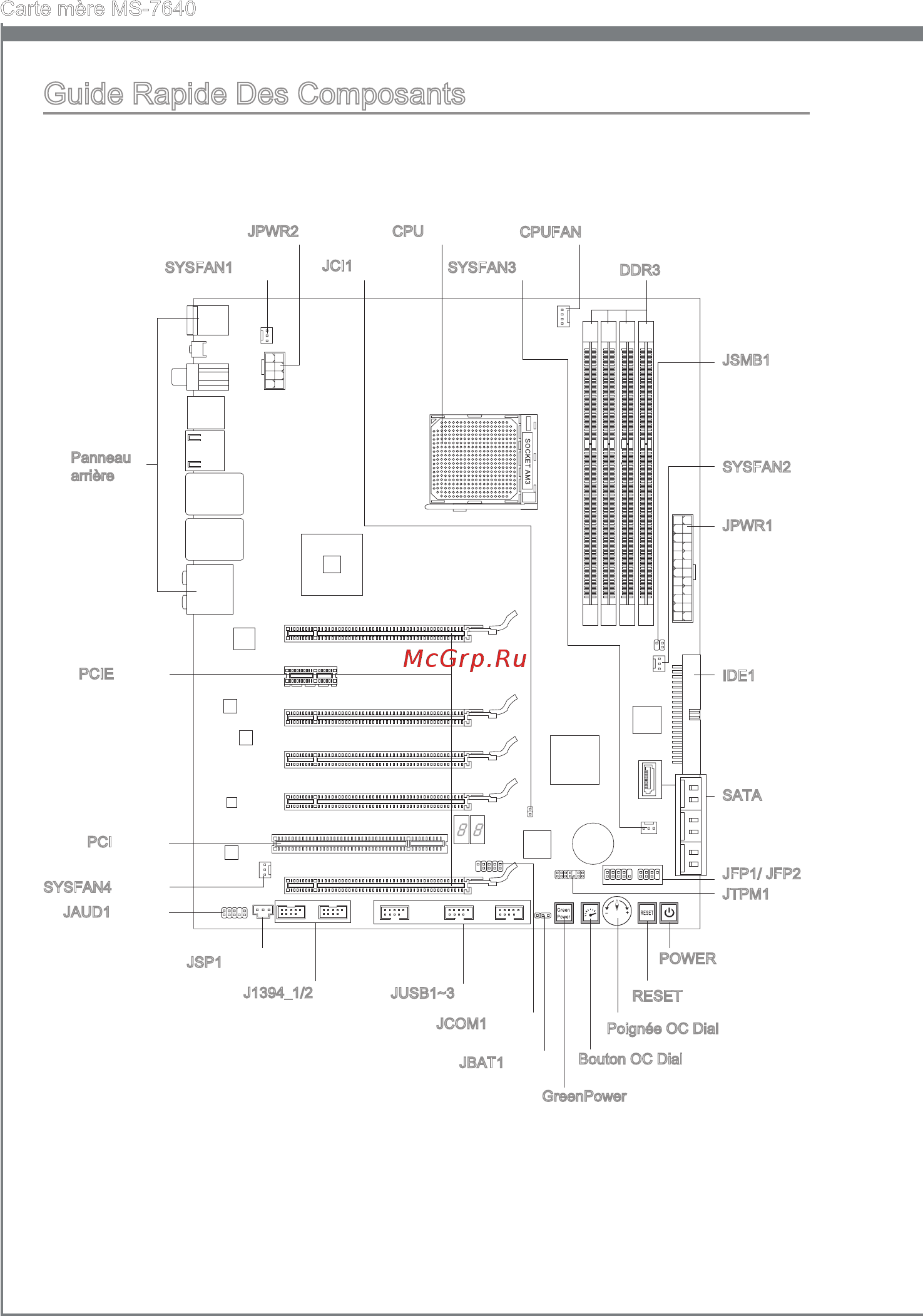

Guide Rapide Des Composants
Panneau
arrière,
Fr-12
CPU, Fr-6
CPUFAN, Fr-16
DDR3, Fr-9
JSMB1, Fr-19
JCI1, Fr-15
JPWR1, Fr-11
IDE1, Fr-14
JTPM1, Fr-20
SATA, Fr-15
SYSFAN4, Fr-16
JFP1/ JFP2, Fr-17
JUSB1~3, Fr-18
JBAT1, Fr-21
JSP1, Fr-17
PCI, Fr-27
PCIE, Fr-24
Bouton OC Dial, Fr-23
JAUD1, Fr-16
SYSFAN1, Fr-16 SYSFAN3, Fr-16
JCOM1, Fr-18
SYSFAN2, Fr-16
J1394_1/2, Fr-19
POWER, Fr-22
RESET, Fr-22
GreenPower, Fr-22
Poignée OC Dial, Fr-23
