MS-7640 Mainboard
English
En-19
MS-7640 Mainboard
English

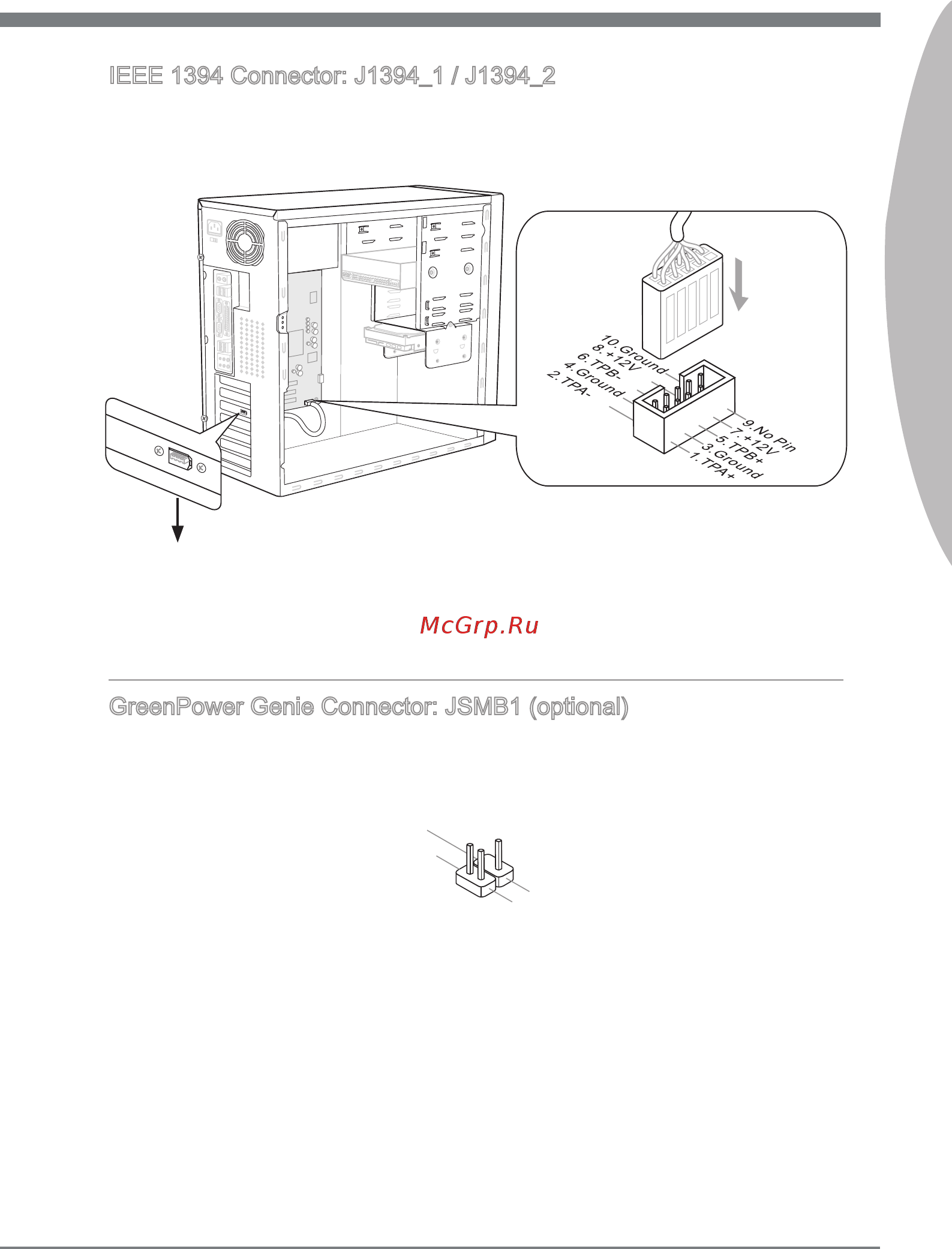

IEEE 1394 Connector: J1394_1 / J1394_2
This connector allows you to connect the IEEE 1394 device via an optional IEEE 1394
bracket.
* The MB layout in this gure is for reference only.
1394 Bracket (optional)
GreenPower Genie Connector: JSMB1 (optional)
This connector connects to GreenPower Genie (optional).
1
.
