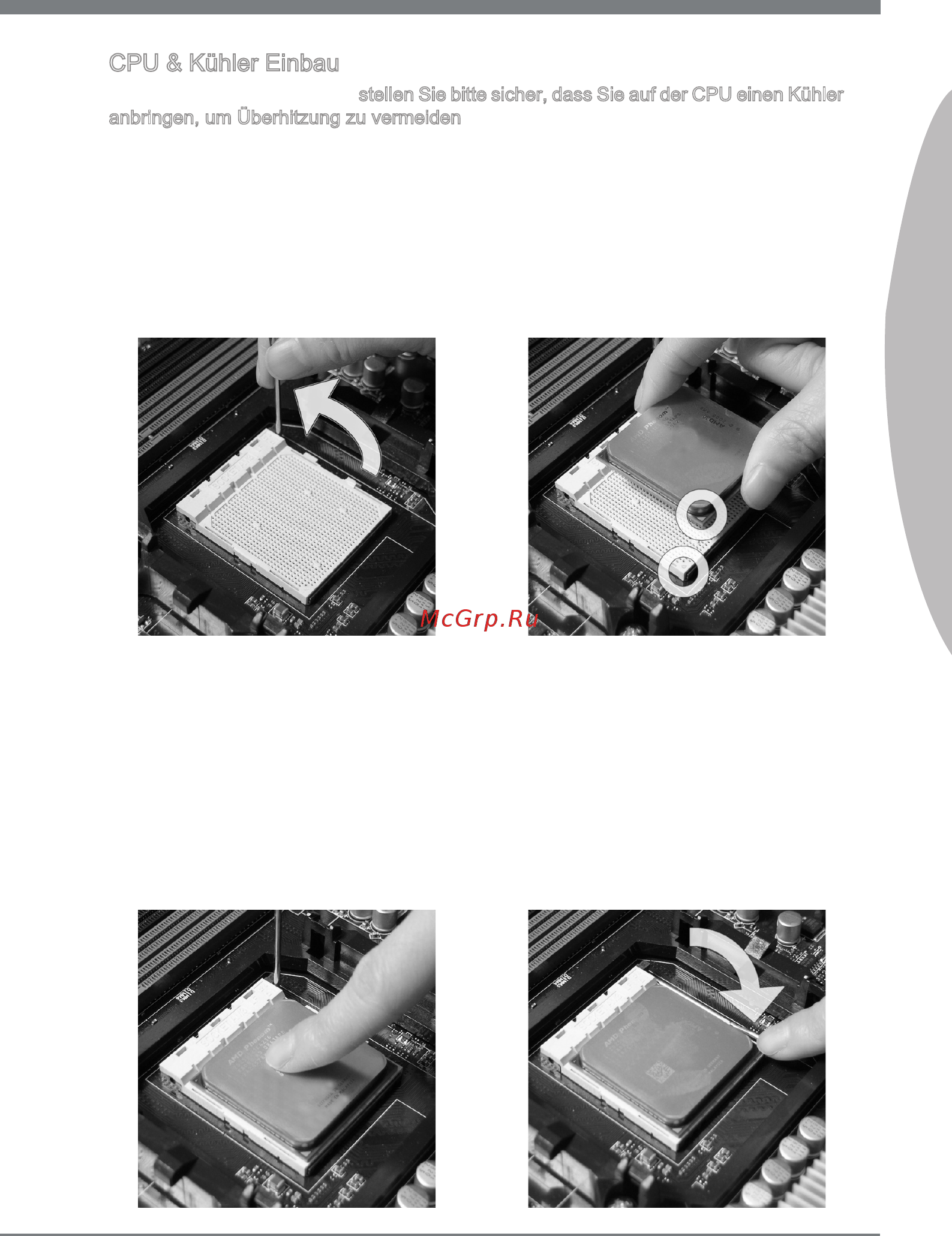

CPU & Kühler Einbau
Wenn Sie die CPU einbauen, stellen Sie bitte sicher, dass Sie auf der CPU einen Kühler
anbringen, um Überhitzung zu vermeiden. Vergessen Sie nicht, etwas Siliziumwärmel-
eitpaste auf die CPU aufzutragen, bevor Sie den Prozessorkühler installieren, um eine
Ableitung der Hitze zu erzielen.
Folgen Sie den Schritten unten, um die CPU und den Kühler ordnungsgemäß zu instal-
lieren. Ein fehlerhafter Einbau führt zu Schäden an der CPU und dem Mainboard.
Ist die CPU korrekt installiert, sollten
die Pins an der Unterseite vollstän-
dig versenkt und nicht mehr sichtbar
sein. Beachten Sie bitte, dass jede
Abweichung von der richtigen Vorge-
hensweise beim Einbau Ihr Main-
board dauerhaft beschädigen kann.
3. Drücken Sie die CPU fest in den
Sockel und drücken Sie den Heb-
el wieder nach unten bis in seine
Ursprungsstellung. Da die CPU
während des Schließens des Hebels
dazu neigt, sich zu bewegen, sichern
Sie diese bitte während des Vor-
gangs durch permanenten Finger-
druck von oben, um sicherzustellen,
dass die CPU richtig und vollständig
im Sockel sitzt.
4.
Ziehen Sie den Hebel leicht seitlich
vom Sockel weg, heben Sie ihn dan-
ach bis zu einem Winkel von ca. 90°
an.
1.
Machen Sie den goldenen Pfeil auf
der CPU ausndig. Die CPU passt
nur in der korrekten Ausrichtung.
Setzen Sie die CPU in den Sockel.
2.
