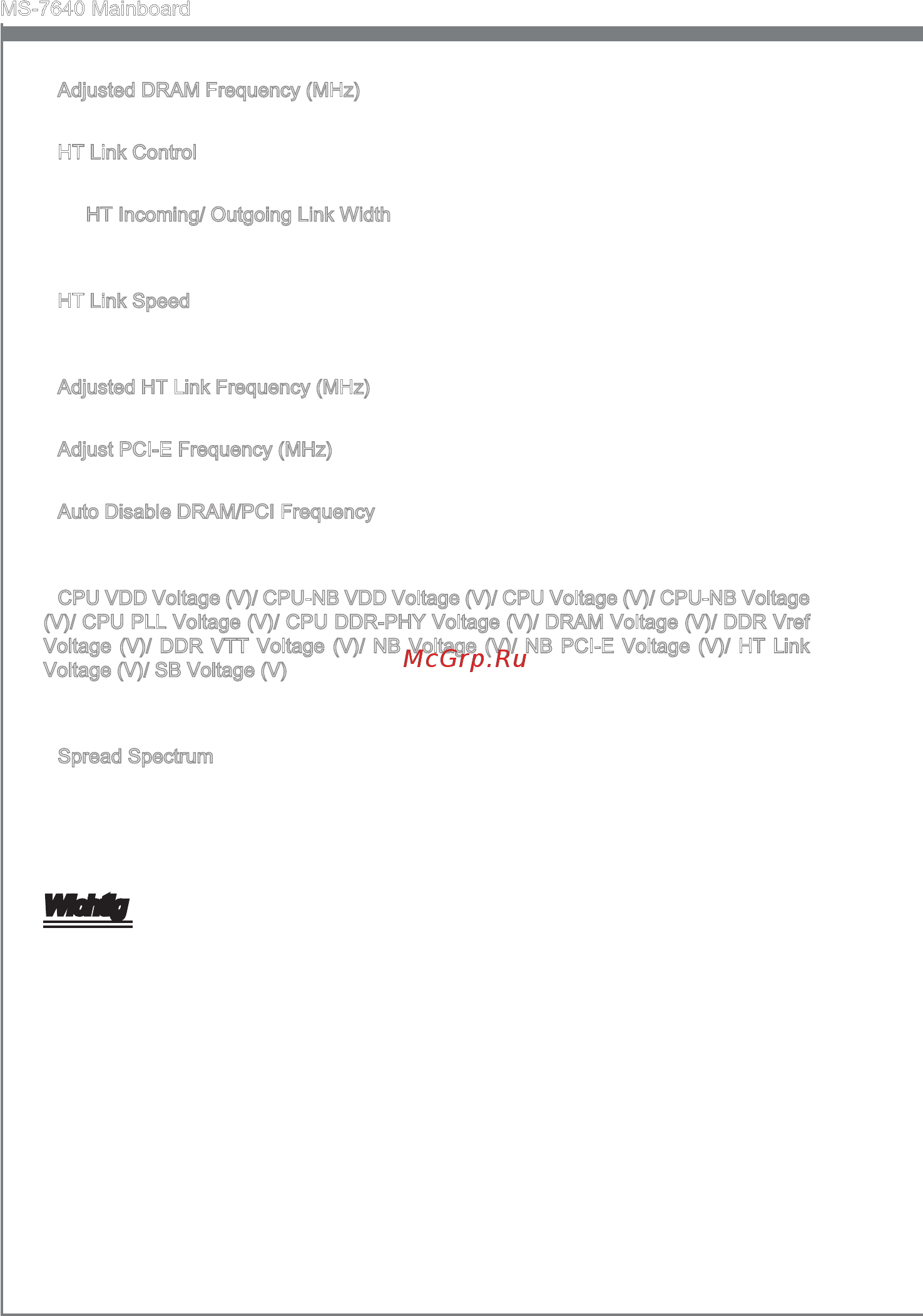

De-40
MS-7640 Mainboard
Deutsch
MS-7640 Mainboard
Deutsch
Adjusted DRAM Frequency (MHz)
Gibt der verstellt Frequenz des DDR Speicher. Nur Anzeige.
HT Link Control
Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen.
HT Incoming/ Outgoing Link Width
Setzt die Bandbreite des Hyper-Transport Links fest. Mit der Einstellung [Auto],
erkennt das System die HT Link Bandbreite automatisch.
HT Link Speed
Gibt die Betriebsfrequenz des Taktgebers des Hypertransport Links vor. Mit der Einstel-
lung [Auto], erkennt das System die HT Link Geschwindigkeit automatisch.
Adjusted HT Link Frequency (MHz)
Gibt der verstellt Frequenz des HT-Links. Nur Anzeige.
Adjust PCI-E Frequency (MHz)
Gestattet die Wahl der PCI-E Frequenz (in MHz).
Auto Disable DRAM/PCI Frequency
Lautet die Einstellung auf [Enabled] (eingeschaltet), deaktiviert das System die Taktung
leerer PCI Sockel, um die Elektromagnetische Störstrahlung (EMI) zu minimieren.
CPU VDD Voltage (V)/ CPU-NB VDD Voltage (V)/ CPU Voltage (V)/ CPU-NB Voltage
(V)/ CPU PLL Voltage (V)/ CPU DDR-PHY Voltage (V)/ DRAM Voltage (V)/ DDR Vref
Voltage (V)/ DDR VTT Voltage (V)/ NB Voltage (V)/ NB PCI-E Voltage (V)/ HT Link
Voltage (V)/ SB Voltage (V)
Diese Option bietet Ihnen an, die Spannung des CPU, des Speichers und des Chipsatz
anzupassen.
Spread Spectrum
Pulsiert der Taktgenerator des Motherboards, erzeugen die Extremwerte (Spitzen) der
Pulse EMI (Elektromagnetische Interferenzen). Die Spread Spectrum Funktion reduzi-
ert die erzeugten EMI, indem die Pulse so moduliert werden, das die Pulsspitzen zu
acheren Kurven reduziert werden.
Wichtig
Sollten Sie keine Probleme mit Interferenzen haben, belassen Sie es bei der Einstel-
lung [Disabled] (ausgeschaltet) , um bestmögliche Systemstabilität und -leistung zu
gewährleisten. Stellt für sie EMI ein Problem dar, wählen Sie die gewünschte Band-
breite zur Reduktion der EMI.
Je größer Spread Spectrum Wert ist, desto größer nimmt der EMI ab, und das Sys-
tem wird weniger stabil. Bitte befragen Sie Ihren lokalen EMI Regelung zum meist
passend Spread Spectrum Wert.
Denken Sie daran Spread Spectrum zu deaktivieren, wenn Sie übertakten, da sogar
eine leichte Schwankung eine vorübergehende Taktsteigerung erzeugen kann, die
gerade ausreichen mag, um Ihren übertakteten Prozessor zum einfrieren zu brin-
gen.
▶
▶
▶
▶
▶
▶
▶
▶
▶
•
•
•
