Ru-28
MS-7640 Системная плата

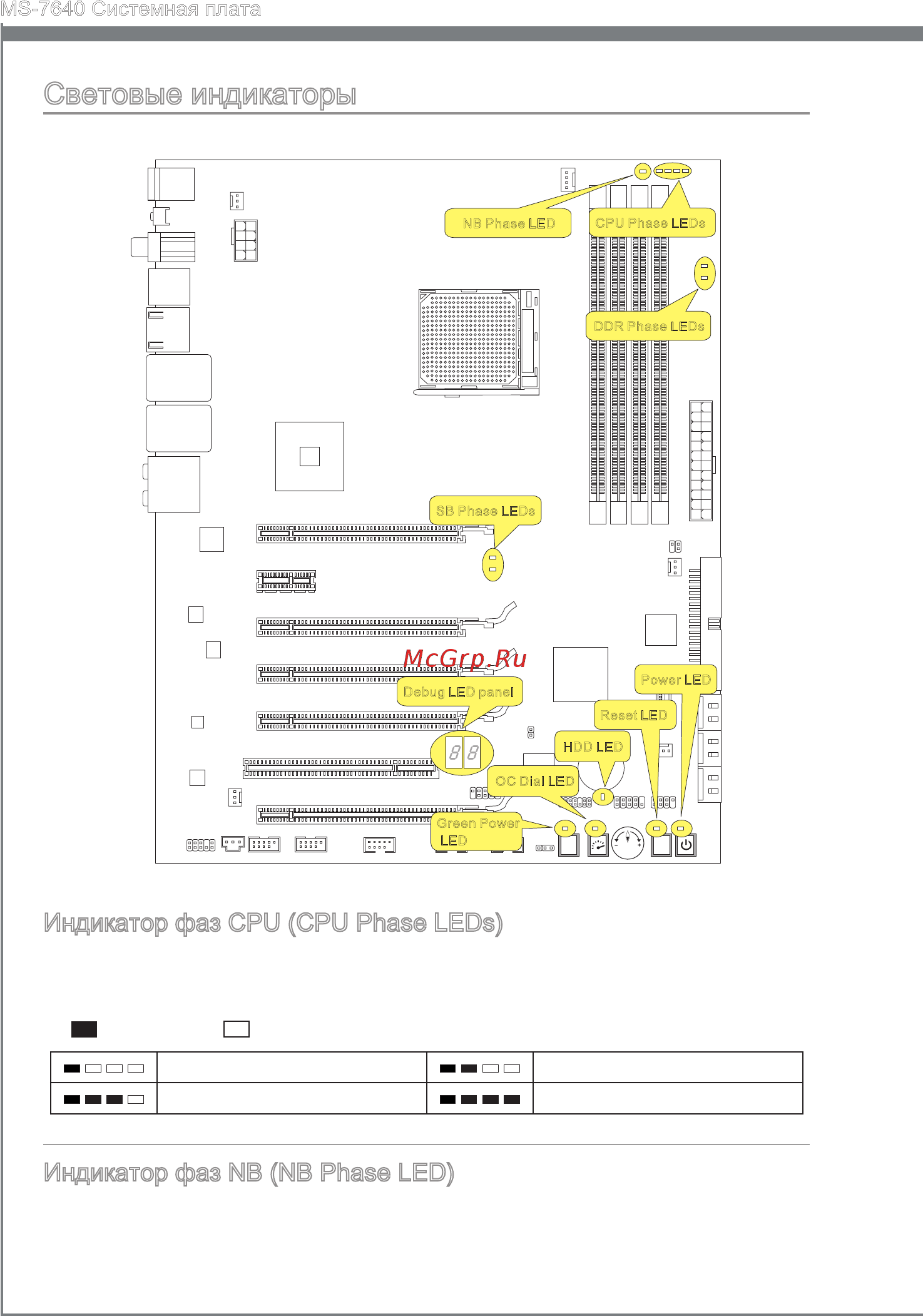

Световые индикаторы
SOCKET AM3
RESET
Green
Power
CPU Phase LEDs
SB Phase LEDs
DDR Phase LEDs
Debug LED panel
Power LED
Reset LED
Green Power
LED
OC Dial LED
NB Phase LED
HDD LED
Индикатор фаз CPU (CPU Phase LEDs)
Эти индикаторы показывают режим работы источника питания CPU. Информация
о состоянии индикаторов приведена в таблице.
ВКЛЮЧЕН ВЫКЛЮЧЕН
CPU использует 1 фазу питания. CPU использует 2 фазы питания.
CPU использует 3 фазы питания. CPU использует 4 фазы питания.
Индикатор фаз NB (NB Phase LED)
Индикатор горит при включении режима фазы питания NB.
