Fr-12
Carte mère MS-7640

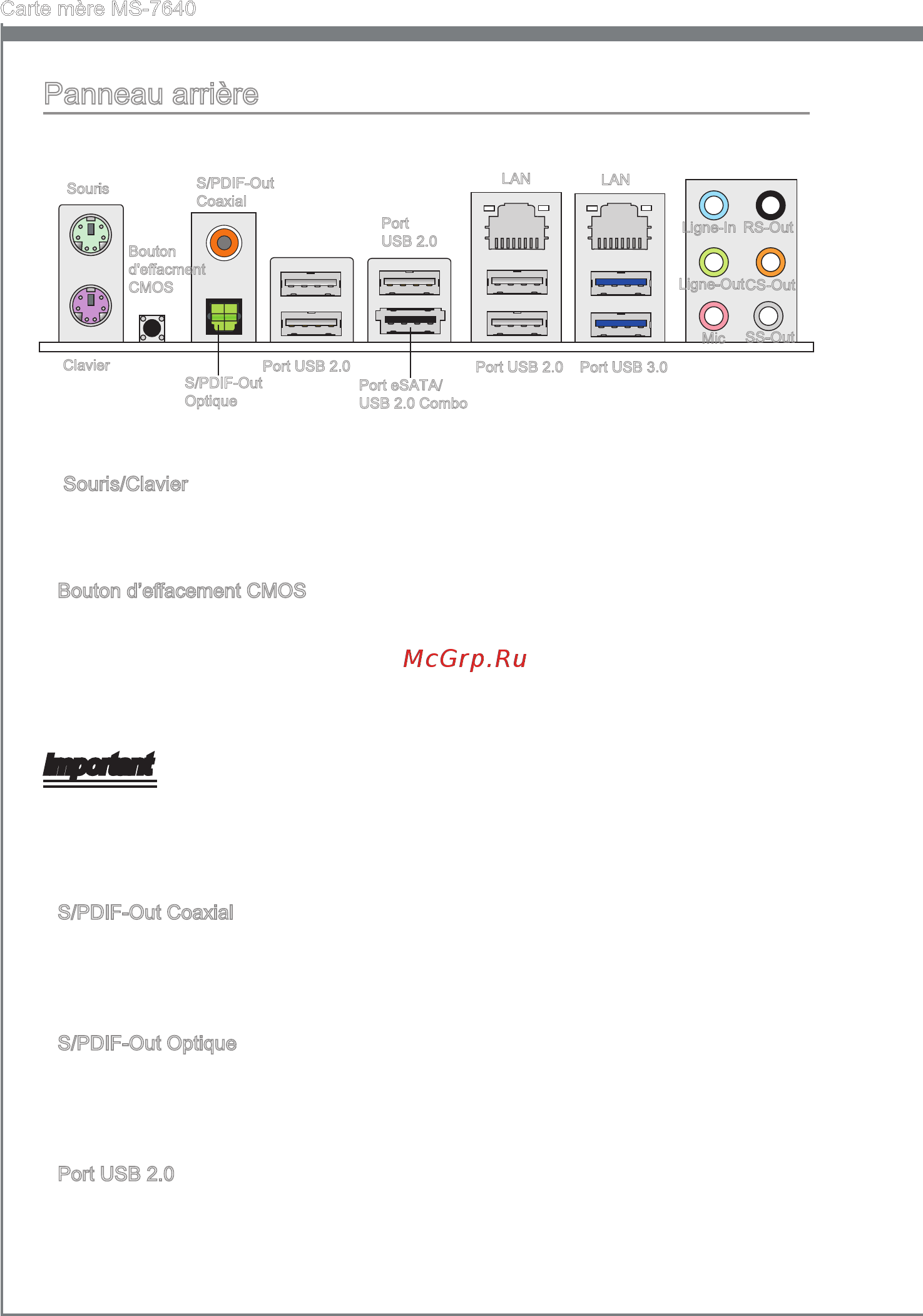

Panneau arrière
Souris/Clavier
Le standard connecteur de souris/clavier DIN de PS/2
®
est pour une souris ou un clavier
de PS/2
®
.
Bouton d’eacement CMOS
Il y a un CMOS RAM intégré, qui possède un bloc d’alimentation alimenté par une bat-
terie externe, destiné à conserver les données de conguration du système. Avec le
CMOS RAM, le système peut lancer automatiquement le système d’exploitation chaque
fois qu’il est allumé. Si vous souhaitez eacer la conguration du système, utilisez ce
bouton pour eacer les données. Appuyez le bouton pour eacer les données.
Important
Veuillez vous assurer d’éteindre le système avant d’eacer les données CMOS.
Après avoir appuyé ce bouton pour eacer les données CMOS au statut éteint (G3), le
système se réinitialise automatiquement.
S/PDIF-Out Coaxial
Ce connecteur est utilisé pour relier l’interface S/PDIF (Sony et Philips Digital Intercon-
nect Format) de la transmission audio numérique à un haut-parleur externe via un câble
coaxial.
S/PDIF-Out Optique
Ce connecteur est utilisé pour relier l’interface S/PDIF (Sony et Philips Digital Intercon-
nect Format) de la transmission audio numérique à un haut-parleur externe via un câble
de bre optique.
Port USB 2.0
Le port USB (Universal Serial Bus) sert à brancher des périphériques USB tels que le
clavier, la souris, ou d’autres périphériques compatibles USB. Supporte la trasmission
de données jusqu’à 480Mbit/s (Hi-Speed).
▶
▶
▶
▶
▶
Clavier
Ligne-In
Ligne-Out
Mic
RS-Out
CS-Out
SS-Out
Souris
Bouton
d'eacment
CMOS
Port USB 2.0
LAN
Port USB 3.0
Port eSATA/
USB 2.0 Combo
Port USB 2.0
S/PDIF-Out
Coaxial
S/PDIF-Out
Optique
Port
USB 2.0
LAN
