MS-7640 Mainboard
Deutsch
De-15
MS-7640 Mainboard
Deutsch

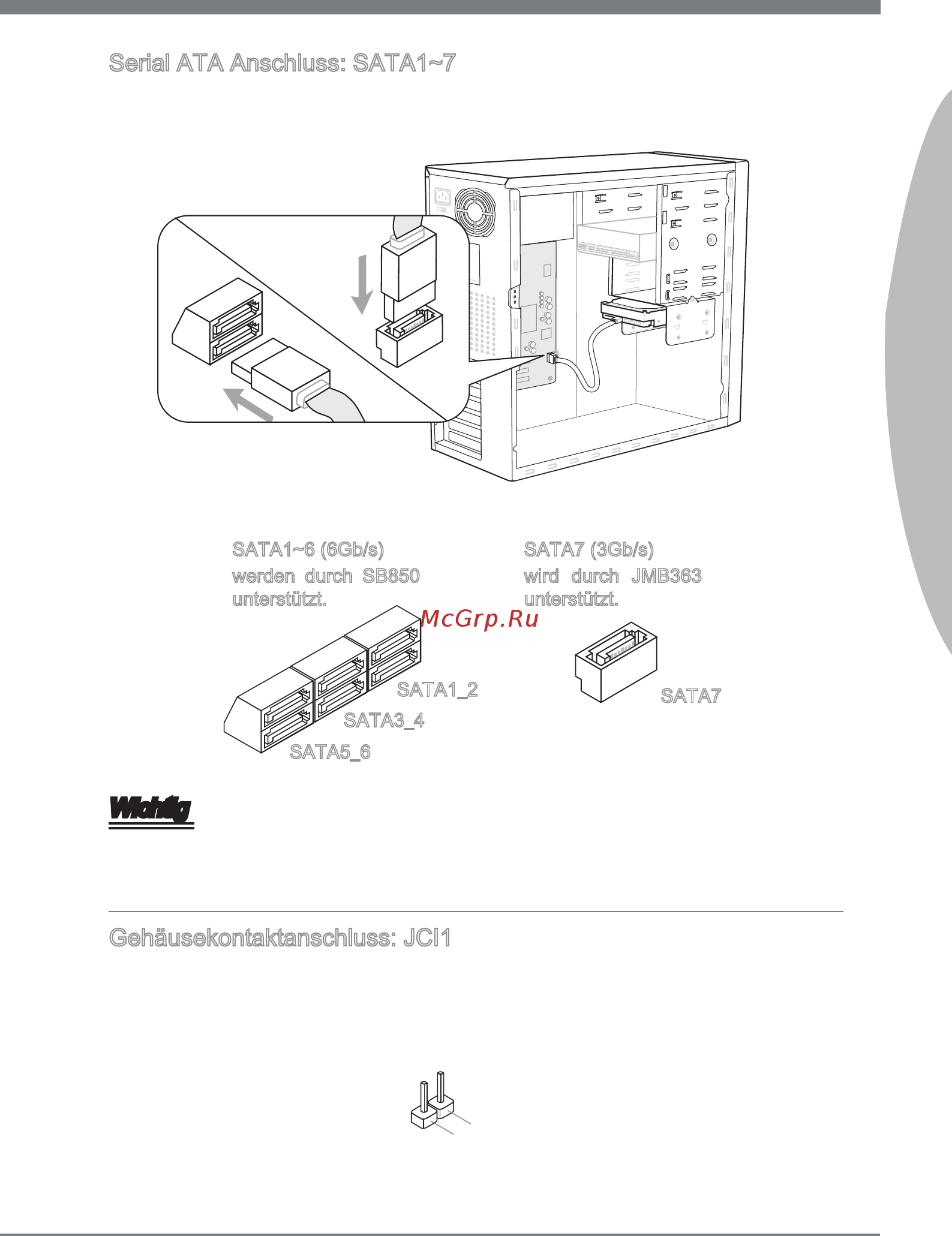

Serial ATA Anschluss: SATA1~7
Der Anschluss ist eine Hochgeschwindigkeitsschnittstelle der Serial ATA. Pro An-
schluss kann ein S-ATA Gerät angeschlossen werden.
* Das MB-Layout in dieser Abbildung haben nur Orientierungscharakter.
SATA5_6
SATA3_4
SATA1_2
SATA7
SATA1~6 (6Gb/s)
werden durch SB850
unterstützt.
SATA7 (3Gb/s)
wird durch JMB363
unterstützt.
Wichtig
Bitte falten Sie das Serial ATA Kabel nicht in einem Winkel von 90 Grad, da dies zu
Datenverlusten während der Datenübertragung führt.
Gehäusekontaktanschluss: JCI1
Dieser Anschluss wird mit einem Kontaktschalter verbunden. Wird das Gehäuse geö-
net, wird der Schalter geschlossen und das System zeichnet dies auf und gibt auf dem
Bildschirm eine Warnung aus. Um die Warnmeldung zu löschen, muss das BIOS auf-
gerufen und die Aufzeichnung gelöscht werden.
1
.
C
I
N
T
R
U
2
.
G
r
o
u
n
d
