De-26
MS-7640 Mainboard
Deutsch
MS-7640 Mainboard
Deutsch
Wählen Sie erweiterte
Ansicht vom Ansich-
taufklappmenü aus.
Wichtig
Ein CrossFireX
TM
System hat vier mögliche Modi des Displays:
SuperTiling
Scissor Mode
Alternate Frame Rendering
Super Anti-aliasing.
Weitere Informationen befrangen Sie das Benutzerhandbuch der Grakkarte vom Her-
steller.
•
•
•
•
Wenn alle Hardware und Software richtig aufgestellt worden ist und angebracht
worden, neu starten Sie das System. Nachdem Sie das Betriebssystem einget-
ragen haben,, klicken Sie auf “Catalyst™ Control Center” Icon auf dem Desktop.

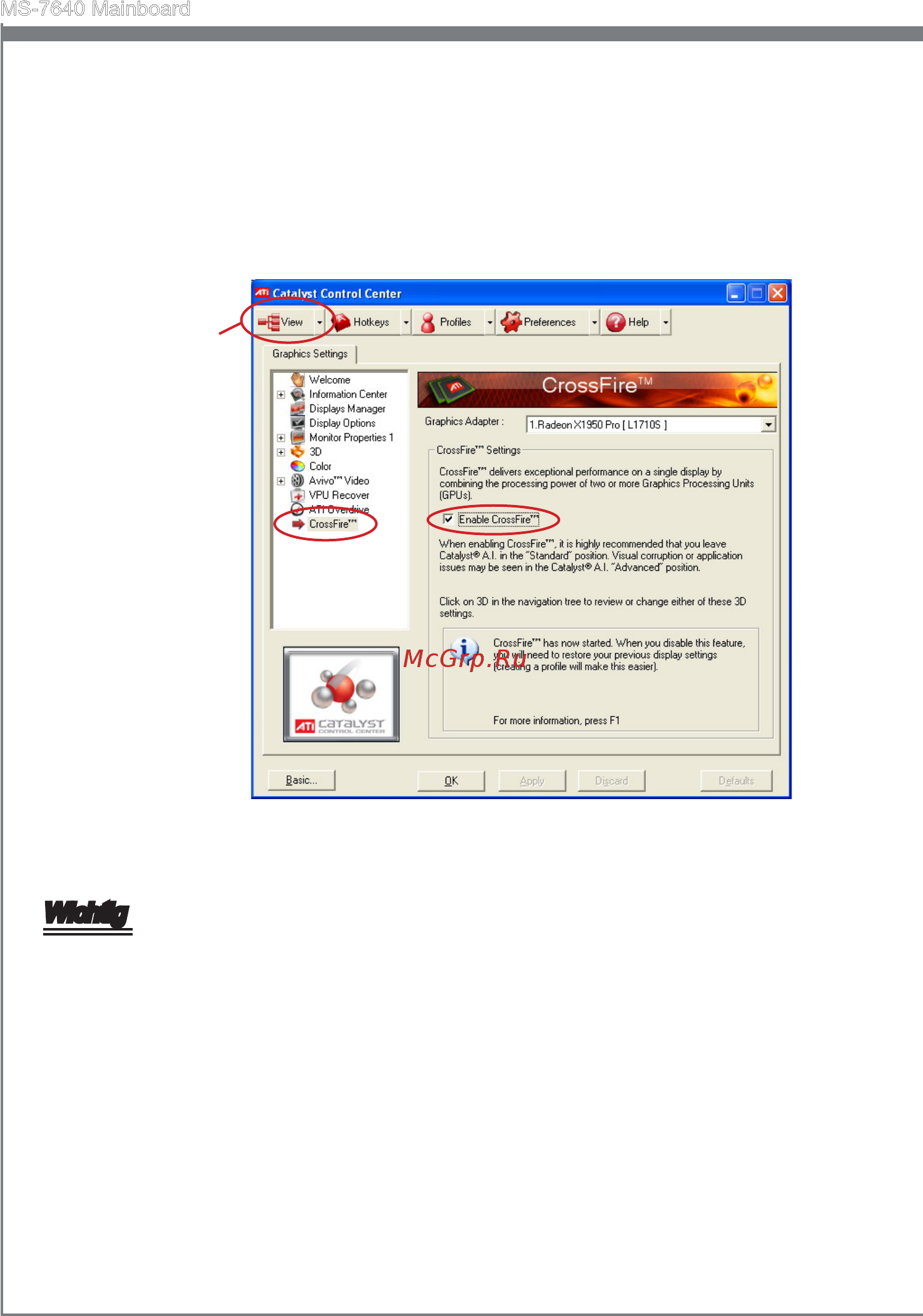

Es gibt eine Einstellung in der Catalyst™ Control Center, die ermöglicht werden
muss, damit CrossFireX™ funktioniert. Der folgende Aspekt erscheint in Catalyst™
Control Center:
