6. Проверьте, что длина регулировочных ножек достаточна для опускания к полу.
Регулировочная ножка, функционирующая исключительно как опора болта поддона,
должна быть заменена на более длинную. В целях безопасности эту операцию следует
выполнять вдвоем – один человек наклоняет шкаф, а второй меняет ножку.
7. Дополнительно. Для облегчения установки удалите боковые панели стойки,
в частности, панель на стороне, ближайшей к шине BladeUPS.
8. Распланируйте местоположение каждого шкафа в стойке и отметьте эти места знаком “U”
для установки направляющих. Например, для стойки, содержащей шесть ИБП и нижний
кабельный канал, запланируйте установку подошвы направляющих по следующим
меткам (см. рисунок 3):

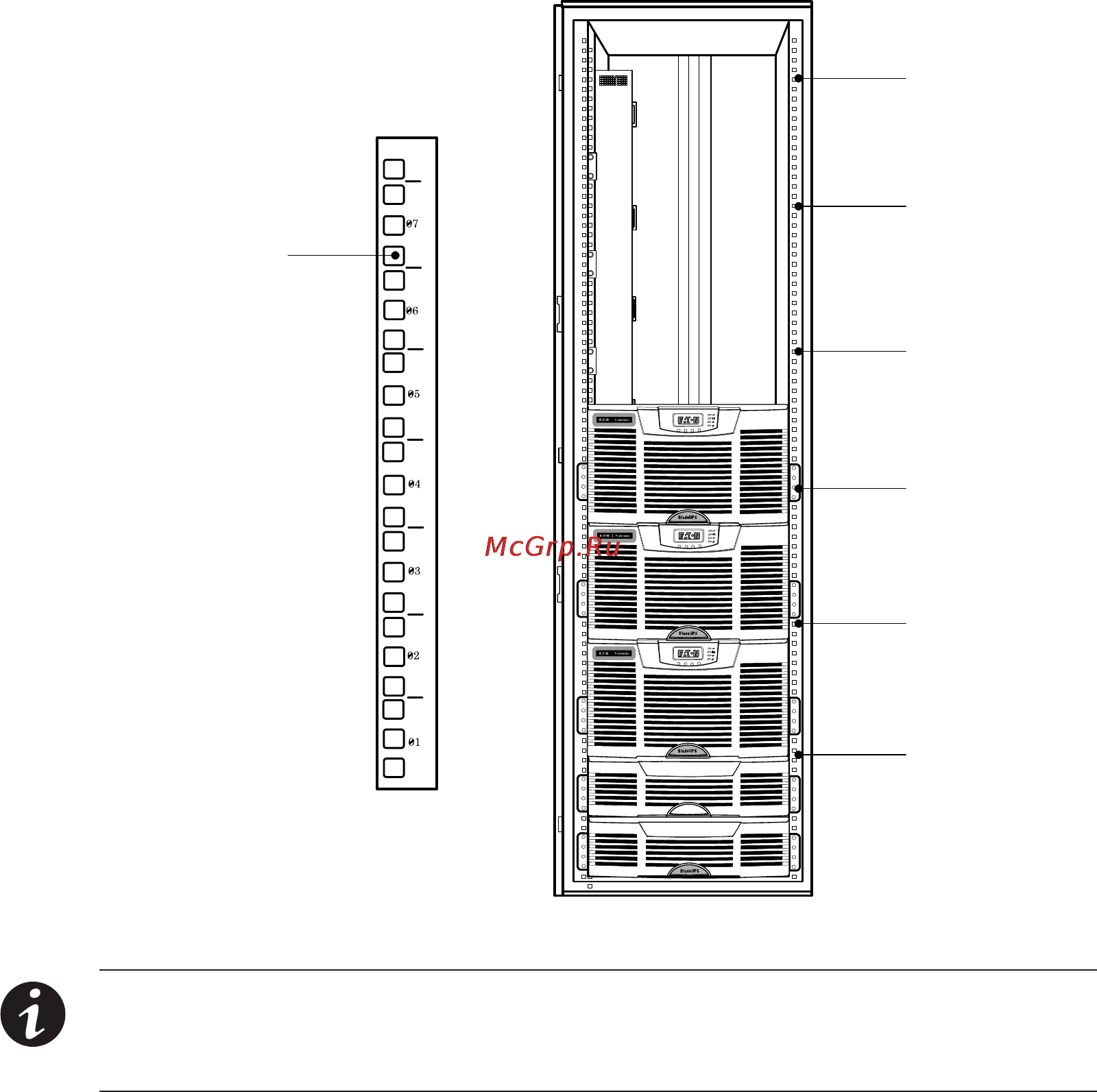

Рисунок 3. Рекомендуемые расположения направляющих (пример конфигурации)
ПРИМЕЧАНИЕ Рекомендуемые расположения направляющих даны только в качестве
примера. Располагайте направляющие в соответствии с конфигурацией вашей системы.
Следует предусмотреть разметку отверстий и нумерацию (см. рисунок 3). Указания по
конфигурированию параллельной системы с несколькими EBM см. на странице 3.
9. См. следующий раздел “Установка входных и выходных соединений”.
