30 Eaton BladeUPS (12 кВА) Руководство по эксплуатации
•
164201649 Ред. 5 www.eaton.com/powerquality
Дополнительные
кабели-удлинители
аккумуляторов

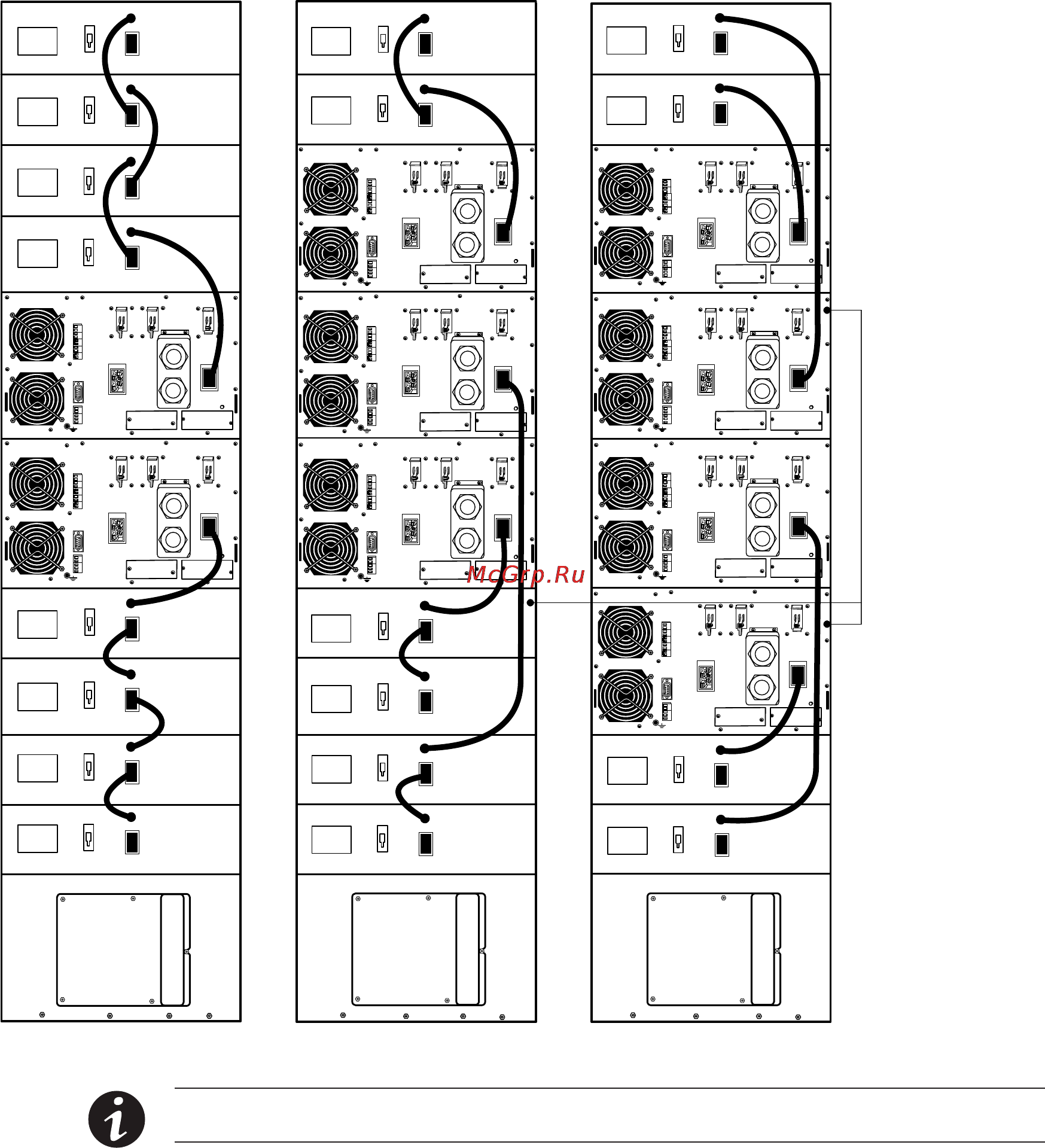

Рисунок 30. Пример установок EBM в параллельных системах
ПРИМЕЧАНИЕ На рисунке 30 показана одна система, использующая поставляемые кабели
EBM, и две системы, использующие дополнительные кабели-удлинители длиной 0,9 м.
