40 Eaton BladeUPS (12 кВА) Руководство по эксплуатации
•
164201649 Ред. 5 www.eaton.com/powerquality
1
2
3
Упорная заглушка

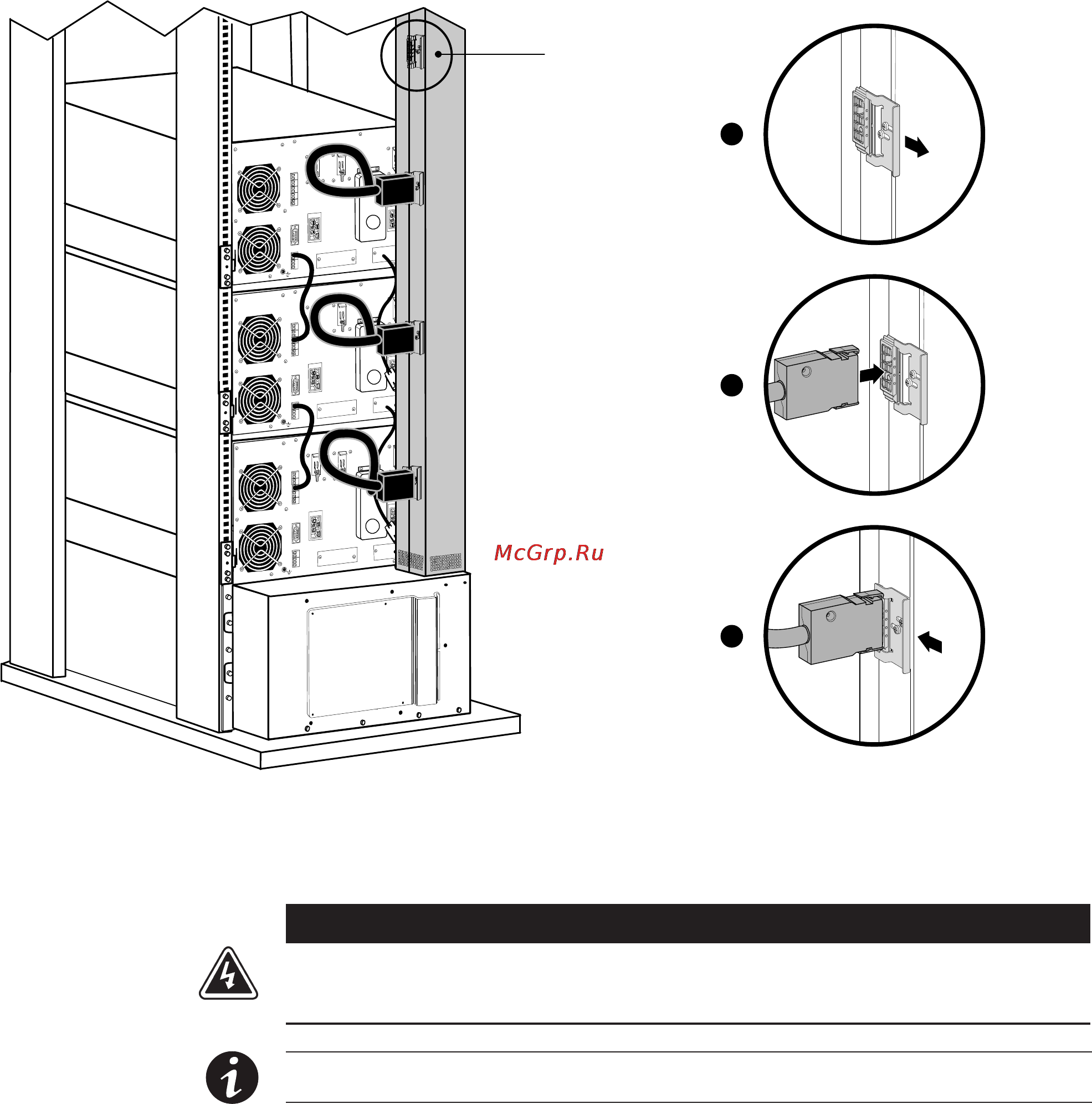

Рисунок 37. Подключение нескольких ИБП к шине BladeUPS (показан нижний ввод)
Установка одиночного ИБП, готового к запараллеливанию
ПРЕДУПРЕЖДЕНИЕ
Выполнять установку электрооборудования должен выполнять только
квалифицированный обслуживающий персонал (например, дипломированный инженер-
электрик). Опасность поражения электрическим током.
ПРИМЕЧАНИЕ Не допускайте внесения неавторизованных изменений в ИБП, так как это
может привести к повреждению оборудования и потере гарантии
Порядок установки одного ИБП в конфигурации готовности к запараллеливанию
следующий:
1. Убедитесь, что ИБП установлен в комплект направляющих в стойке, в которой
содержится шина BladeUPS.
2. Переключите энергоснабжение на точку распределения, в которой подключается
система ИБП, готовая к запараллеливанию. Убедитесь, что питание отсутствует.
УСТАНОВКА
