Eaton BladeUPS (12 кВА) Руководство по эксплуатации
•
164201649 Ред. 5 www.eaton.com/powerquality 3
Шина BladeUPS для параллельных систем, устанавливаемая в задней части стойки Eaton,
обеспечивает необходимые входные и выходные подключения параллельных ИБП
и системное входное соединение. На рисунке 2 приведен пример параллельной системы
BladeUPS.
Система BladeUPS может устанавливаться с дистанционными распределительными щитами
компании Eaton и системами распределения питания со стоечным креплением.

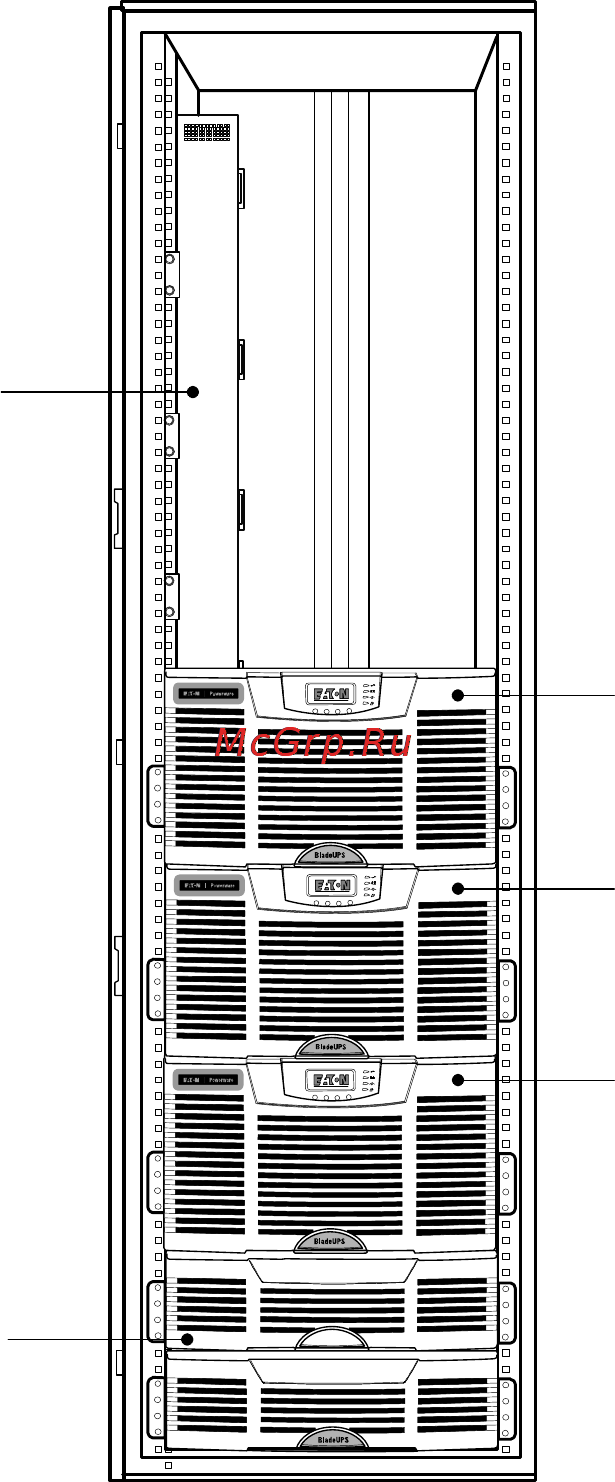

Рисунок 2. Пример параллельной системы BladeUPS
При конфигурировании автономного модуля BladeUPS или параллельной системы обратите
внимание на следующее:
ИБП использует не более четырех EBM.
EBM для автономного ИБП могут быть установлены непосредственно под ИБП или, при
снятых боковых панелях стойки, в соседней стойке, находящейся слева от стойки, в
которой установлен ИБП.
EBM для параллельной системы следует устанавливать в стойке, расположенной слева
от стойки, в которой находится ИБП (со снятыми боковыми панелями стойки).
Рисунок 2. Пример параллельной системы BladeUPS
Шина BladeUPS
Модуль BladeUPS
Модуль BladeUPS
Модуль BladeUPS
Кабельный канал
с нижним вводом
