84 Eaton BladeUPS (12 кВА) Руководство по эксплуатации
•
164201649 Ред. 5 www.eaton.com/powerquality
3. Извлеките восемь винтов из крышки аккумуляторов и сохраните их. Снимите пластину.
См. рисунок 57.

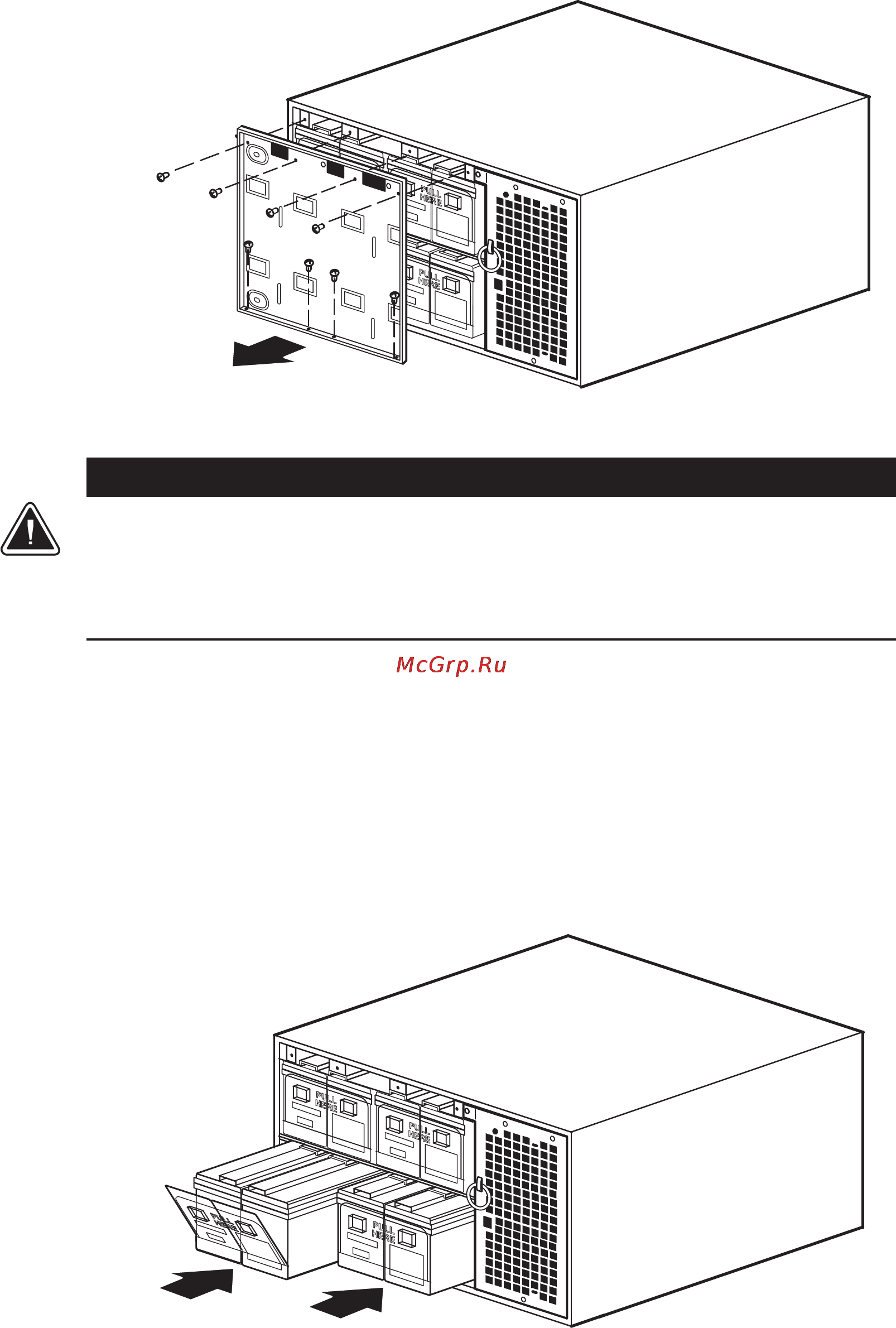

Рисунок 57. Снятие крышки аккумуляторов ИБП
4. Отогните пластиковую рукоятку, находящуюся на конце аккумуляторного отсека.
Потяните рукоятку с усилием и вытащите отсек. Когда отсек выйдет из шкафа,
поддерживайте его двумя руками.
Повторите эту операцию для каждого аккумуляторного отсека. О правильной
утилизации см. в разделе “Утилизация использованных аккумуляторов или ИБП” на
странице 90.
5. Задвиньте новые аккумуляторные отсеки в шкаф (см. рисунок 58). Перед этим проверьте,
что каждый отсек правильно выровнен.
Полностью установив отсек, вставьте на место пластиковую рукоятку, находящуюся в
конце отсека.
ОСТОРОЖНО
Внутренние аккумуляторы ИБП являются тяжелыми (см. страницу 91). Каждый
аккумуляторный отсек состоит из двух рядов, каждый из которых содержит пять
аккумуляторов. При работе с аккумуляторами следует соблюдать осторожность.
Вытащите аккумуляторный отсек на плоскую, устойчивую поверхность. При
извлечении из ИБП аккумуляторный отсек ничем не закреплен.
Рисунок 58. Установка аккумуляторных отсеков ИБП
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ИБП
