Eaton BladeUPS (12 кВА) Руководство по эксплуатации
•
164201649 Ред. 5 www.eaton.com/powerquality 73
Управляющие выводы
Подключение кабелей к управляющим выводам производится с помощью ответного
разъёма. Входные и выходные выводы функционально изолированы друг от друга.
Они подключаются к ИБП через отдельные резисторы сопротивлением 1 Мом.
2
1
2
1
2
1
2
1
1
2
3
2
1
2
1
Полярность +
Полярность +
Полярность +
Полярность +
Выход реле
Полярность –
Полярность –
Полярность –
Нормально разомкнутый REPO
Нормально замкнутый REPO
Резервное сигнальное соединение
(только для параллельного применения)
Вход сигнала 1 (программируемый)
Вход сигнала 2 (программируемый)
Автономный/параллельный
Разъемы ИБП
(см. рисунок 47
на странице 69)
Полярность –
Общий
Нормально замкнутый
Нормально разомкнутый

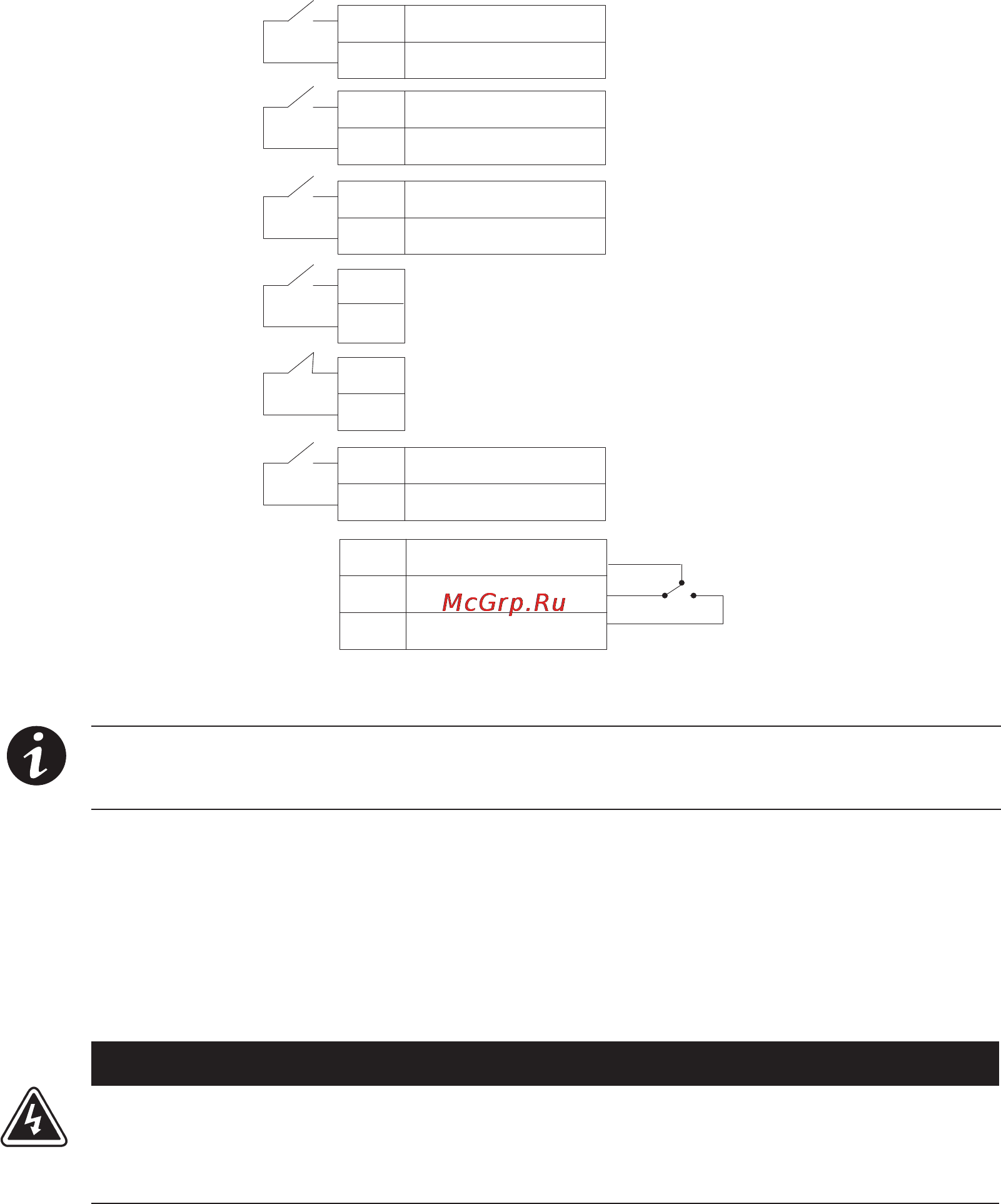

Рисунок 51. Внешние подключения управляющих выводов
ПРИМЕЧАНИЕ При использовании полупроводникового переключателя обратите
внимание на правильное соблюдение полярности Приоритетными являются реле или
другое механическое управление.
Выходные контакты реле
Для удаленной индикации неисправностей в ИБП включен программируемый выход
реле с сухими контактами (см. рисунок 47 на странице 69). С помощью платы релейного
интерфейса, совместимой с платами X-Slot, вы можете получить четыре дополнительных
релейных выхода.
ПРЕДУПРЕЖДЕНИЕ
Не следует соединять выходные контакты реле с какими-либо цепями, подключенными
к электросети; электросеть должна иметь усиленную изоляцию. Номинальные значения
выходов реле при максимальном режиме работы – 30 В переменного тока/1 A и 60 В
постоянного тока /2 A.
