22 Eaton BladeUPS (12 кВА) Руководство по эксплуатации
•
164201649 Ред. 5 www.eaton.com/powerquality
2. Заранее соберите четыре шестигранные гайки М6 в направляющую в сборе:
Соберите две гайки и задний кронштейн крепления и затяните их от руки. Соберите две
остальные гайки на направляющую и затяните их от руки. См. рисунок 18.
Повторите эту операцию для остальных направляющих.
Сзади
Спереди
Задний кронштейн крепления
Штифт направляющей
(2 места)
Позиция 12
Позиция 11
Позиция 2
Позиция 1
Передние винты М5

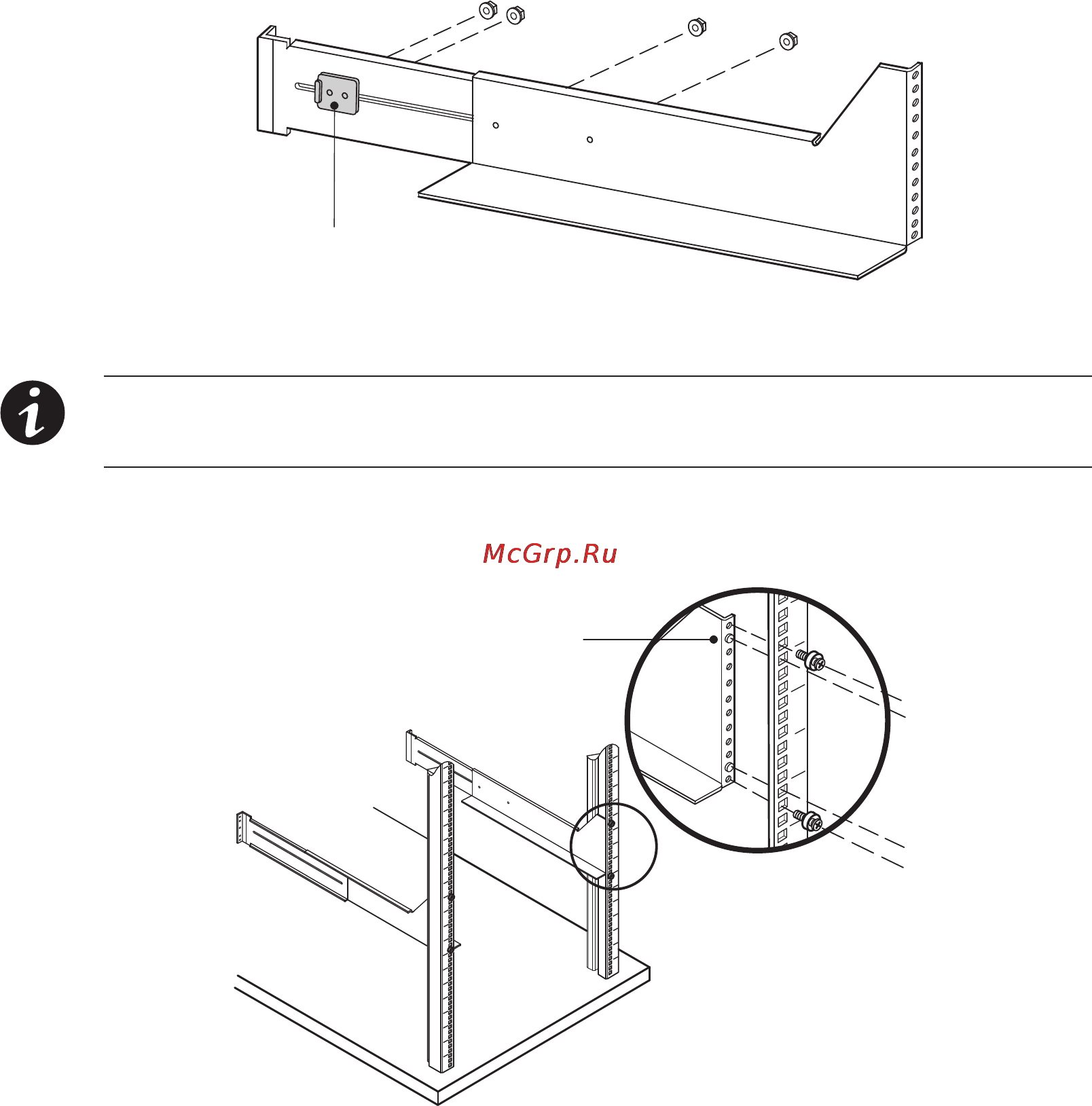

Рисунок 19. Закрепление передней направляющей
Шестигранные
гайки М6
Рисунок 18. Установка крепежа направляющих (показана правая направляющая в сборе)
ПРИМЕЧАНИЕ Проверьте, что отверстия в направляющей совпадают с расположением
отверстий в стойке. При наличии в стойке квадратных отверстий проверьте, что
штифты в конце направляющей совпадают с квадратными отверстиями.
3. С помощью двух винтов М5 присоедините направляющую к передней части стойки и
закрепите руками (см. рисунки 17 и 19).
4. Установите на направляющей в сбор размер направляющей для глубины стойки.
УСТАНОВКА
