Eaton BladeUPS (12 кВА) Руководство по эксплуатации
•
164201649 Ред. 5 www.eaton.com/powerquality 41
3. Убедитесь, что все выключатели находятся в положении OFF (O).
ПРИМЕЧАНИЕ Выключатель разъема нагрузки управляет только подключением нагрузки,
а не выходным сетевым шнуром.
4. Распакуйте плату Powerware Hot Sync CAN Bridge и убедитесь, что плата не была
повреждена во время транспортировки (см. рисунок 38).

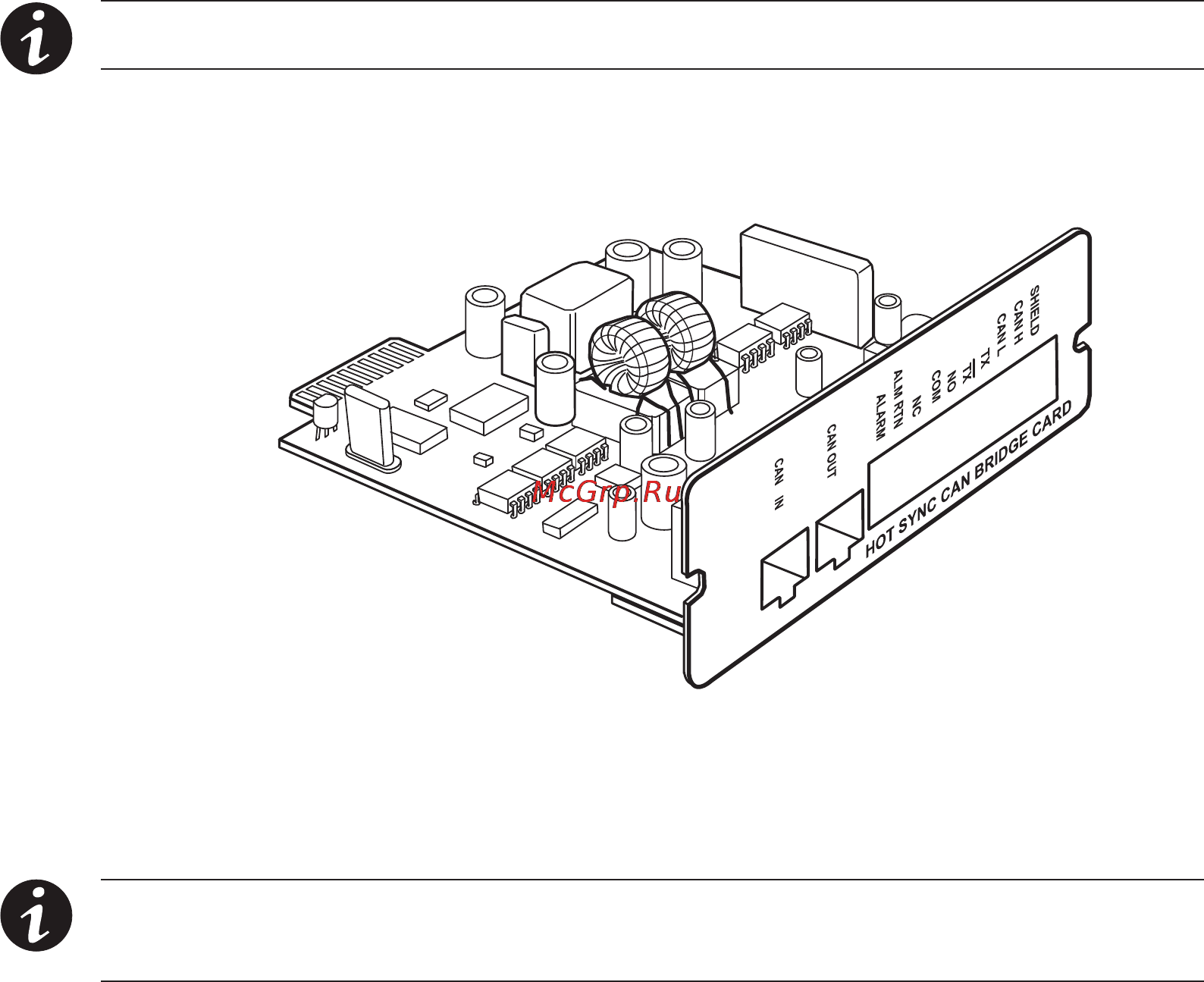

Рисунок 38. Плата Powerware Hot Sync CAN Bridge
5. При наличии в плате Powerware Hot Sync CAN Bridge перемычки J7 извлеките ее (см.
рисунок 42 на странице 46).
ПРИМЕЧАНИЕ Компания Eaton рекомендует установку платы Powerware Hot Sync CAN
Bridge в отсек связи X-Slot (см. рисунок 32 на странице 33), оставив отсек связи 1 доступным
для других типов плат X-Slot .
6. Снимите крышку отсека связи X-Slot на ИБП и сохраните винты.
7. Неплотно установите плату Powerware Hot Sync CAN Bridge в открытый отсек связи X-Slot
на задней панели ИБП.
8. Определите, где вы планируете разместить ИБП в конфигурации:
Если вы запланировали установить ИБП в качестве первого источника в
конфигурации, установите один из прилагаемых синих концевых разъемов (см.
рисунок 39) в порт CAN IN в ИБП. Второй синий концевой разъем сохраните для
последующего применения.
Если вы запланировали установить ИБП в качестве последнего источника в
конфигурации, установите один из прилагаемых синих концевых разъемов (см.
рисунок 39) в порт CAN OUT в ИБП. Второй синий концевой разъем сохраните для
последующего применения.
Если вы запланировали установить ИБП в промежуточной позиции в конфигурации
(ни первый ИБП и не последний), оставьте оба порта CAN IN и CAN OUT пустыми. Оба
синих концевых разъема сохраните для последующего применения.
УСТАНОВКА
