28 Eaton BladeUPS (12 кВА) Руководство по эксплуатации
•
164201649 Ред. 5 www.eaton.com/powerquality
5. Установите переднюю крышку ИБП (см. рисунок 28).
Подключите кабель ЖК-дисплея от панели управления, расположенной на передней
крышке, в разъем, расположенный на модуле электроники. Соблюдая осторожность,
мягко закрутите кабель ЖК-дисплея перед модулем электроники.
Плотно вставьте на место верхнюю, а затем – нижнюю часть передней крышки.
LCD Cable – Кабель ЖК-дисплея

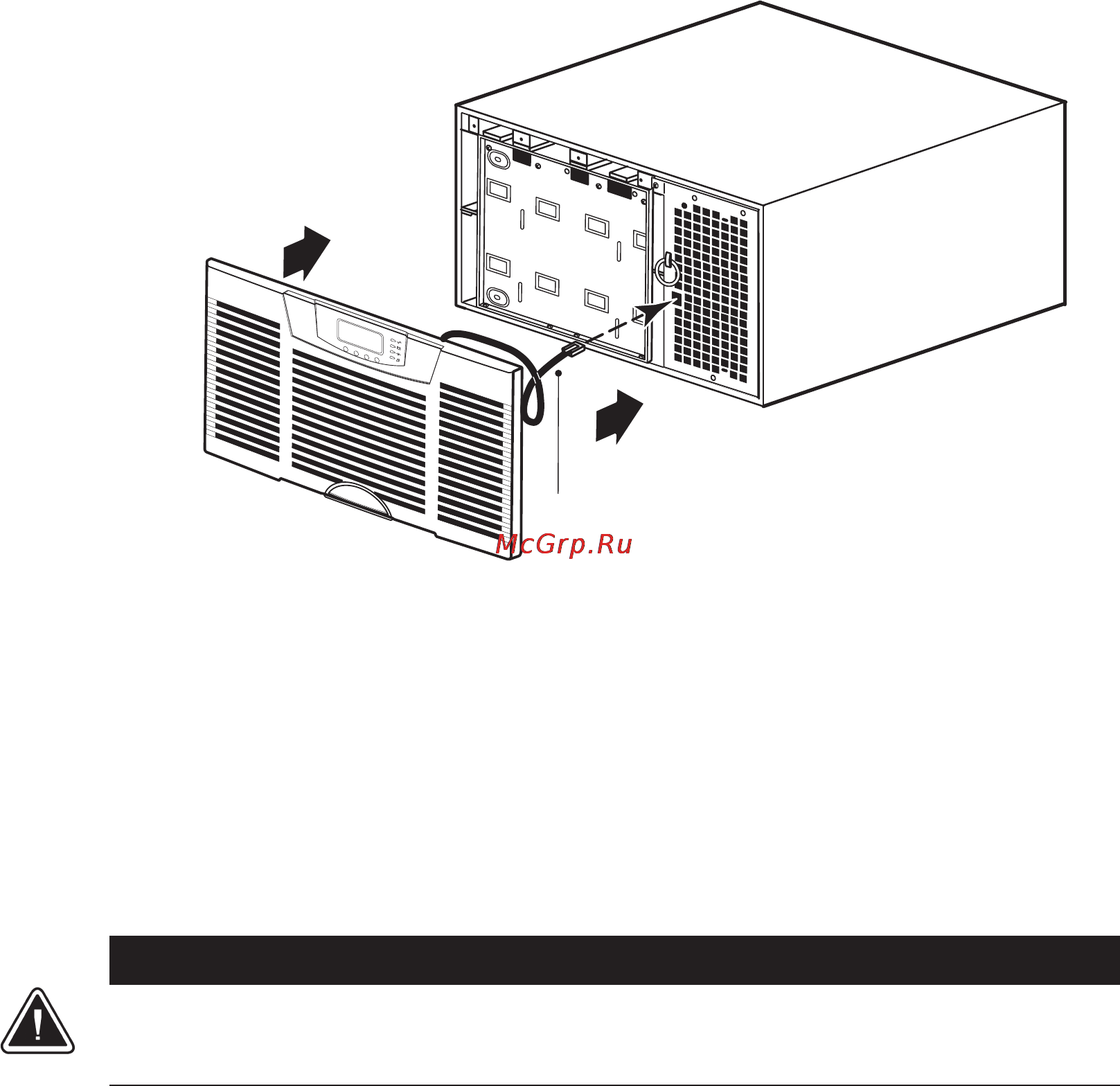

Рисунок 28. Установка передней крышки ИБП
6. Только параллельная система. Повторите все шаги с начала этой главы для каждого
ИБП, который должен быть запаралеллен.
7. В случае установки дополнительного EBM см. следуеющий раздел “Установка EBM”. Или
же перейдите к главе “Установка автономного ИБП” или “Установка параллельного ИБП”.
Установка EBM
ОСТОРОЖНО
При подключении EBM к ИБП может возникнуть небольшой электрический разряд. Это
является обычным делом и не причинит никакого вреда персоналу. Быстро и надежно
вставьте кабель EBM в разъем аккумуляторного отсека ИБП.
При установке дополнительных EBM для ИБП:
1. Убедитесь, что все выключатели аккумуляторов находятся в положении OFF (O) (см.
рисунок 29).
2. Вставьте кабели EBM в разъемы батареи, как показано на рисунке 29. К одному ИБП
может подключаться до четырех EBM.
3. Только параллельная система. Повторите шаги 1 и 2 для каждого ИБП с EBM.
Примеры подключений EBM в параллельной системе см. на рисунке 30 на странице 30
и рисунке 31 на странице 31.
