Eaton BladeUPS (12 кВА) Руководство по эксплуатации
•
164201649 Ред. 5 www.eaton.com/powerquality 13
3. Извлеките шесть винтов из посадочной пластины кабелепровода и сохраните их.
Снимите пластину и сохраните ее. См. рисунок 7.

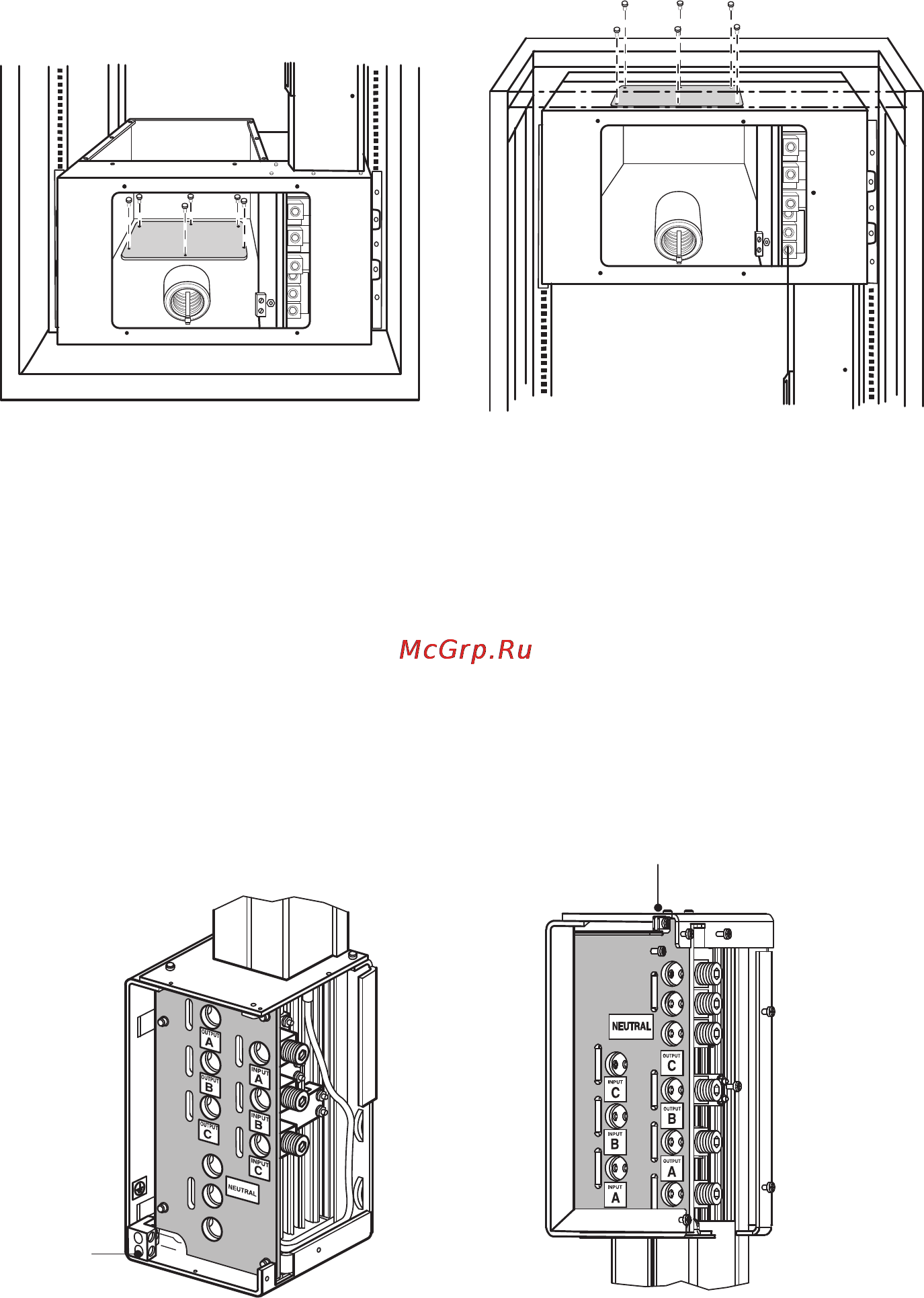

Рисунок 7. Удаление посадочной пластины кабелепровода
Рисунок 8. Клеммный блок шины BladeUPS
Стойка с верним вводом
Стойка с нижним вводом
Клеммный блок верхнего вводаКлеммный блок нижнего ввода
4. С помощью пробойника Greenlee® проделайте несколько отверстий в посадочной
пластине кабелепровода для прокладки входных и выходных соединений от источника
энергоснабжения к шине BladeUPS.
Установите на место посадочную пластину кабелепровода.
5. Подключите входные, выходные и заземляющие провода к клеммному блоку
согласно рисунку 8 и таблице 2. Проложите три входные фазы и три нейтрали через
закрепленную или отсоединенную ферритовую сборку (см. рисунок 6).
Заземление
Заземление
