26 Eaton BladeUPS (12 кВА) Руководство по эксплуатации
•
164201649 Ред. 5 www.eaton.com/powerquality
ПРИМЕЧАНИЕ Обращайтесь с модулем электроники осторожно, чтобы не повредить
вентиляторы, разъемы или внутренние схемы.
16. Осторожно вставьте модуль электроники в шкаф. Надежно вставьте модуль
электроники, чтобы установились разъемы.
17. Повторно установите стопорный винт модуля электроники (см. рисунок 21 на странице 24).
18. На задней панели ИБП вставьте разъемы прилагаемого клеммного блока связи, как
показано на рисунке 25.
19. Дополнительная рекомендация. Вдавите два хомута для проводов в отверстия на
задней панели, как показано на рисунке 25. Во время установки соединений закрепите
все провода к разъемам в хомуты.
2-выводной разъем
2-выводной разъем
2-выводной разъем с перемычкой
2-выводной разъем
2-выводной разъем с перемычкой
3-выводной разъем
Хомут для проводов
Хомут для проводов
20. См. следующий раздел “Установка внутренних аккумуляторов ИБП”.

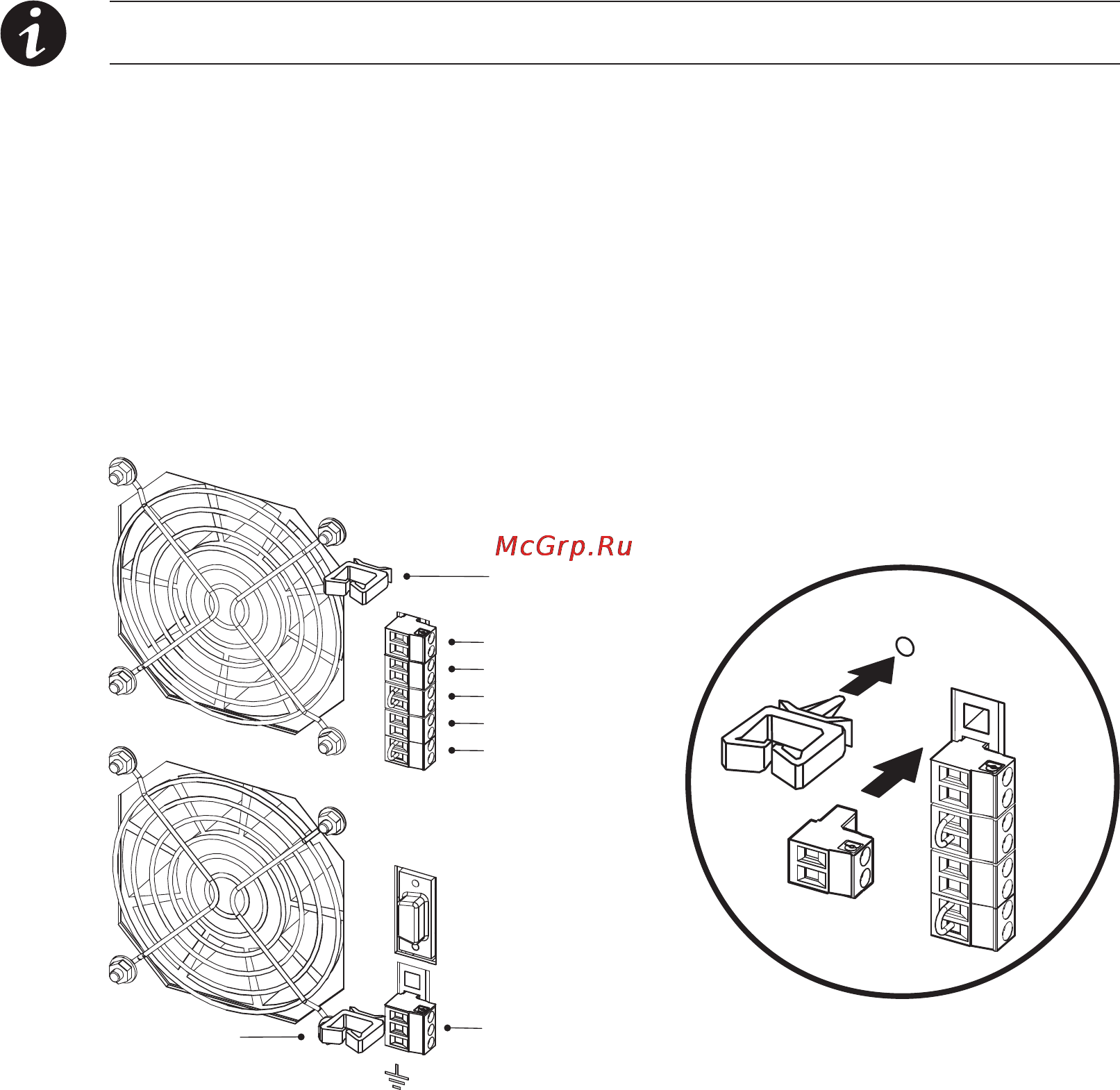

Рисунок 25. Установка разъемов клеммного блока связи
