Eaton BladeUPS (12 кВА) Руководство по эксплуатации
•
164201649 Ред. 5 www.eaton.com/powerquality 25
13. Только параллельная или готовая к запараллеливанию система. Если помимо платы
Powerware Hot Sync CAN Bridge вы устанавливаете другие платы X-Slot, перейдите к шагу 16.
ПРИМЕЧАНИЕ Не закрепляйте ИБП, чтобы отрегулировать его положение в стойке, и
оставить некоторое пространство для установки плат X-Slot .

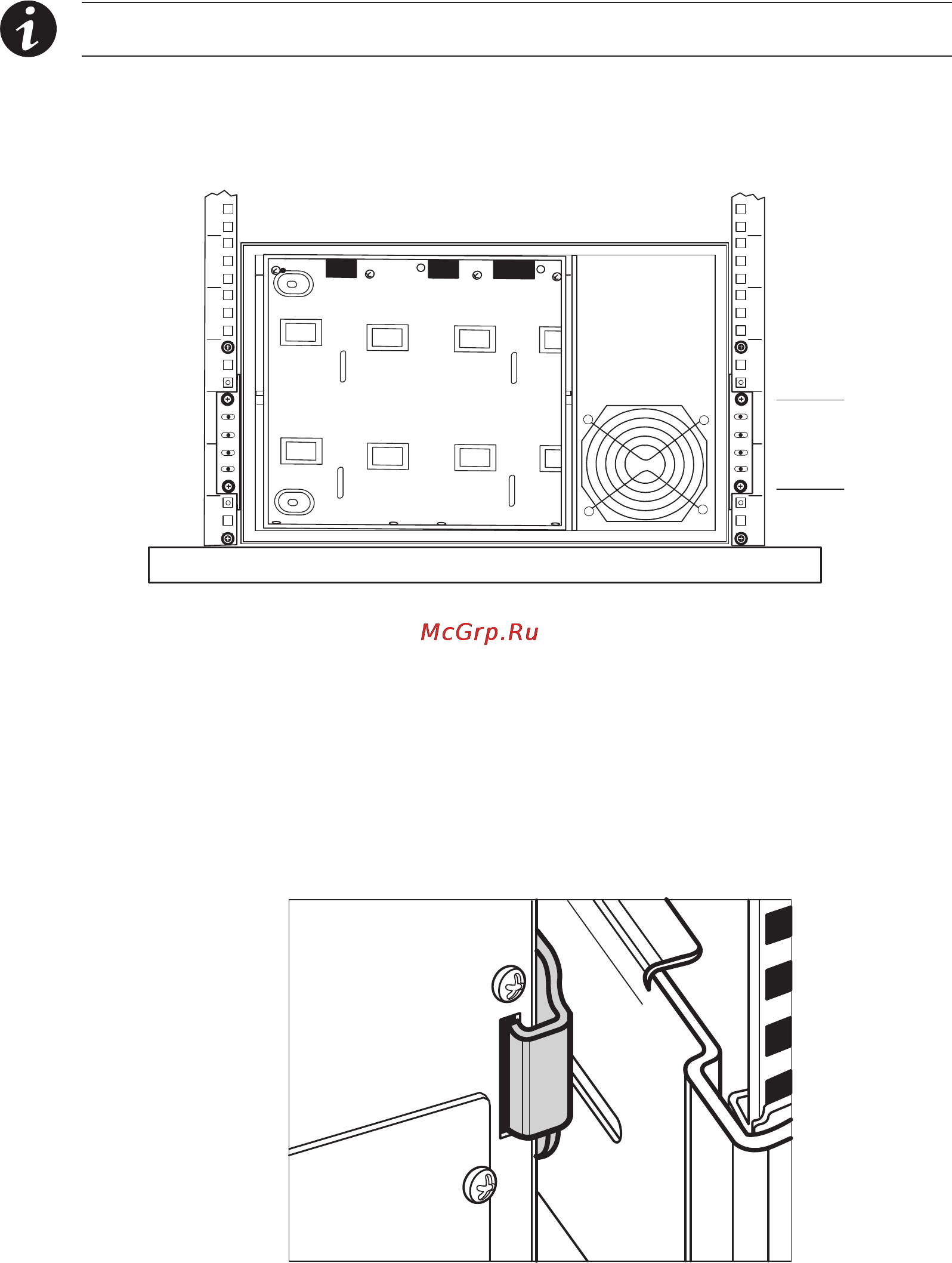

14. С помощью винтов М5 прикрепите переднюю часть шкафа к стойке, как показано на
рисунке 23.
Винты М5
Позиция 9
Позиция 4
Рисунок 23. Прикрепление передней части ИБП
15. Вставьте два задних кронштейна крепления на направляющих в слоты, расположенные
в задней части шкафа (рисунок 24).
При необходимости приподнимите на стойке вверх, чтобы обеспечить зазор,
необходимый для вставки скобы. В вертикальном положении стойка легче наклоняется.
Проверьте, что скобы надежно установлены, затем затяните гайки на задних
кронштейнах крепления. Теперь ИБП прикреплен к стойке.
Рисунок 24. Установка заднего кронштейна крепления
