50 Eaton BladeUPS (12 кВА) Руководство по эксплуатации
•
164201649 Ред. 5 www.eaton.com/powerquality
1
2
3
Упорная заглушка

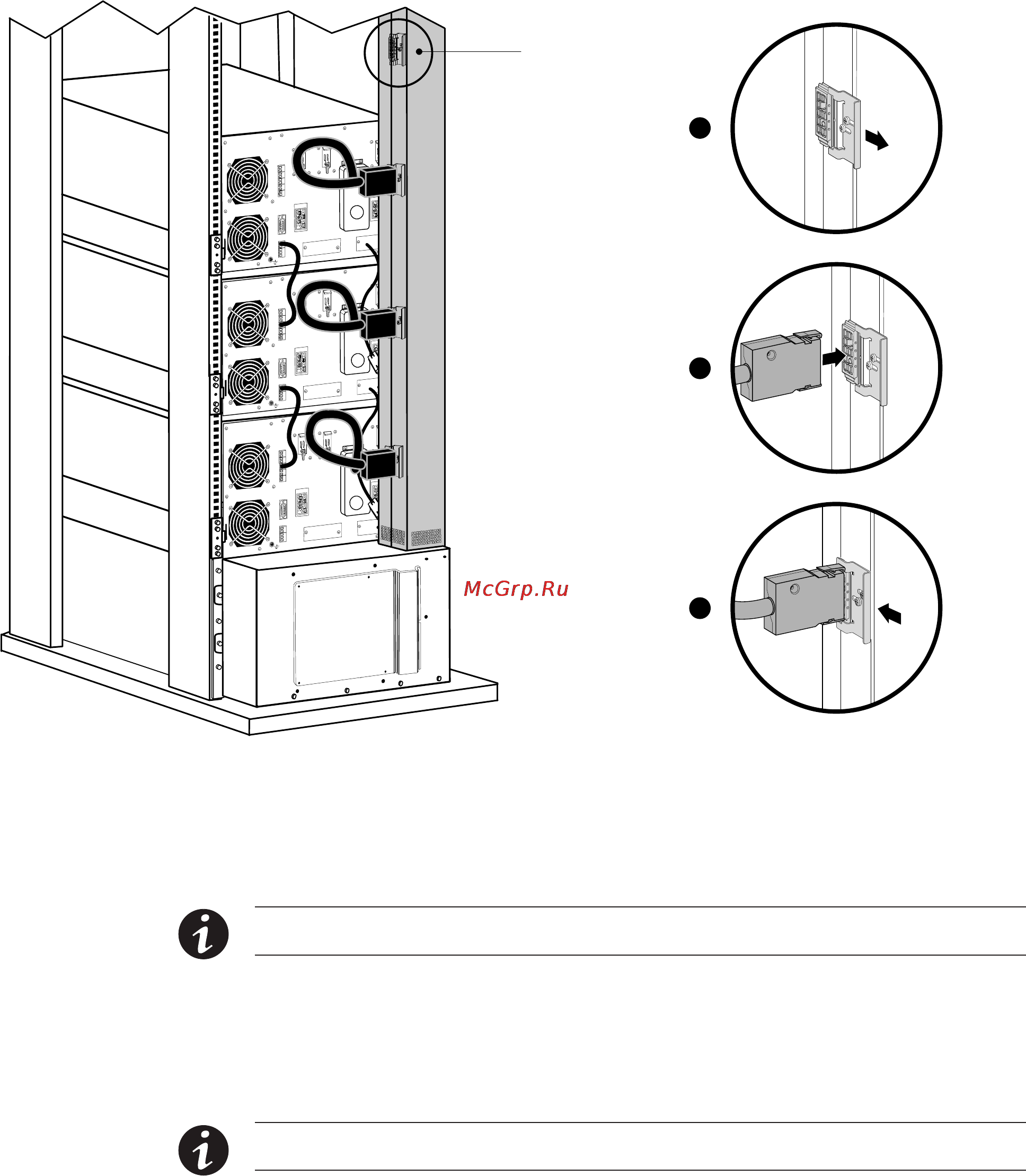

Рисунок 44. Подключение нескольких ИБП к шине BladeUPS (показан нижний ввод)
Начальный запуск автономного ИБП
Перед запуском автономного ИБП:
ПРИМЕЧАНИЕ Проверьте, что общие требования к оборудованию не превышают
производительность ИБП, чтобы предотвратить аварийный сигнал перегрузки.
1. Вставьте оборудование, которое должно быть защищено, в ИБП, но не включайте это
оборудование (см. рисунок 32 на странице 33).
2. Выполните все необходимые действия для сохранности и разгрузки натяжения шнура.
3. Убедитесь, что все выключатели ИБП находятся в положении OFF (O).
ПРИМЕЧАНИЕ Выключатель разъема нагрузки управляет подключением нагрузки, а не
выходным сетевым шнуром.
4. Проверьте, что шнур питания ИБП включен в сеть.
5. После подключения ИБП включите энергоснабжение.
6. Удалите из выключателей секционные выключатели.
7. Установите входной выключатель ИБП в положение ON ( | ).
УСТАНОВКА
