Eaton BladeUPS (12 кВА) Руководство по эксплуатации
•
164201649 Ред. 5 www.eaton.com/powerquality 83
5. Подключите новый EBM к ИБП, как показано на рисунке 29 на странице 29.
Для дополнительных EBM вставьте кабель EBM в аккумуляторный разъем на соседнем EBM.
6. Удалите соединители выключателей из выключателей на всех EBM.
7. Установите выключатели всех аккумуляторов в положение ON ( | ).
Как заменять внутренние аккумуляторы ИБП
ОСТОРОЖНО
Внутренние аккумуляторы ИБП являются тяжелыми (см. страницу 91). Каждый
аккумуляторный отсек состоит из двух рядов, каждый из которых содержит пять
аккумуляторов. При работе с аккумуляторами следует соблюдать осторожность.
Вытащите аккумуляторный отсек на плоскую, устойчивую поверхность. При
извлечении из ИБП аккумуляторный отсек ничем не закреплен.
Порядок замены аккумуляторных отсеков в шкафу ИБП:
1. Убедитесь, что все выключатели аккумуляторов установлен в положение OFF (O)
(см. рисунок 32).
2. Снимите переднюю крышку ИБП и отложите ее (см. рисунок 56):
Возьмитесь за ручки, расположенные на обеих сторонах крышки и плотно вдвиньте
крышку. Отсоедините кабель ЖК-дисплея, соединяющий заднюю часть панели
управления с модулем электроники.
Кабель
ЖК-дисплея

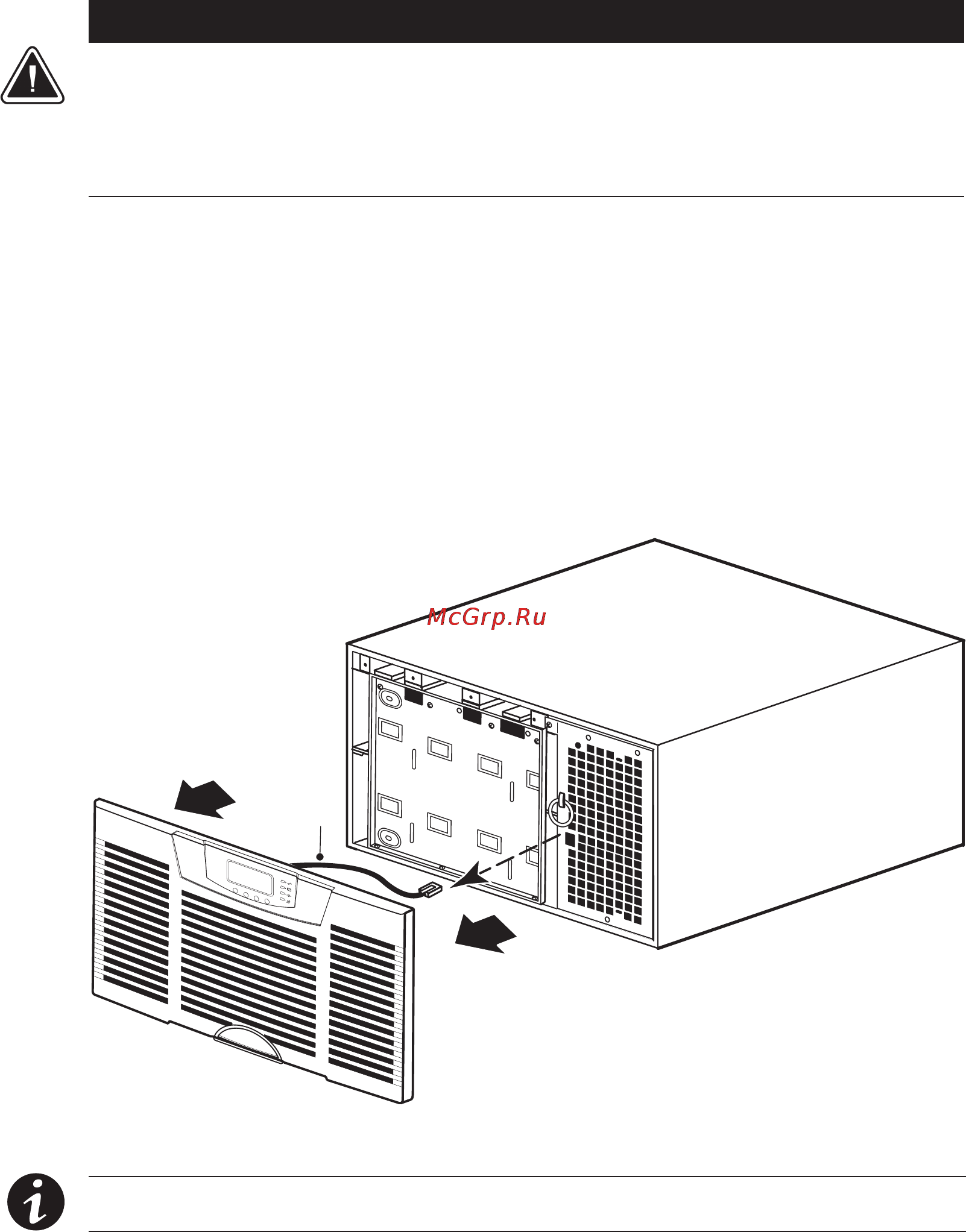

Рисунок 56. Снятие передней крышки ИБП
ПРИМЕЧАНИЕ При отключении панели управления от модуля электроники ИБП
автоматически переключается в байпасный режим.
