72 Eaton BladeUPS (12 кВА) Руководство по эксплуатации
•
164201649 Ред. 5 www.eaton.com/powerquality
Платы X-Slot
Платы X-Slot позволяют ИБП обмениваться данными в различных сетевых средах и с
различными типами устройств. В BladeUPS доступны два отсека связи для любых плат X-Slot,
в том числе:
Плата ConnectUPS-X Web/SNMP – включает возможности SNMP и HTTP, а также
мониторинга с помощью интерфейса Web-браузера; подключается к сети Ethernet типа
“витая пара” (10/100BaseT). Она имеет встроенный коммутирующий концентратор,
который позволяет подключить к сети три дополнительных сетевых устройства
без дополнительных отводов сети. Кроме того, вы можете присоединить датчик
мониторинга окружающей среды для получения информации о влажности,
температуре, дымовой пожарной сигнализации и безопасности.
Плата релейного интерфейса – оснащено релейными выводами в виде
изолированных сухих контактов реле с размыканием до замыкания (форма С) для
отображения состояния ИБП: авария сети, низкий заряд аккумулятора, аварийный
сигнал/исправность ИБП или в байпасном режиме.
Плата Modbus® - позволяет постоянно и достоверно следить за ИБП в вашей системе
управления зданием (Building Management System, BMS).
Плата промышленного реле (Industrial Relay, IRC) – применяется для отображения
рабочего состояния системы ИБП с помощью клиентской аппаратуры контроля. IRC
для отображения состояния ИБП использует нормально разомкнутые или нормально
замкнутые сухие контакты реле. С его помощью можно контролировать обычный,
байпасный, аварийный режимы, а также режим аккумуляторов.
Плата модема – с помощью связи с применением модема обеспечивает внеполосные
удаленные извещение и контроль напрямую в сотовые телефоны и пейджеры.
Расположение двух отсеков связи X-Slot см. на рисунке 47 на странице 69.
Плата промышленного
реле
Плата ConnectUPS-X Web/SNMP
Плата релейного интерфейса
Плата Modbus
Плата модема

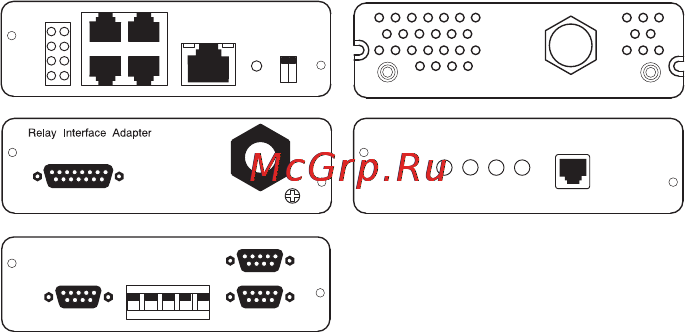

Рисунок 50. Дополнительные платы X-Slot
ПЕРЕДАЧА ДАННЫХ
