Eaton BladeUPS (12 кВА) Руководство по эксплуатации
•
164201649 Ред. 5 www.eaton.com/powerquality 23
5. Прикрепите направляющую к задней части стойки с помощью четырех винтов М5
и зажима или закладных гаек (см. рисунок 20).
ПРИМЕЧАНИЕ Проверьте, что отверстия в направляющей совпадают с расположением
отверстий в стойке. При наличии в стойке квадратных отверстий проверьте, что
штифты в конце направляющей совпадают с квадратными отверстиями.

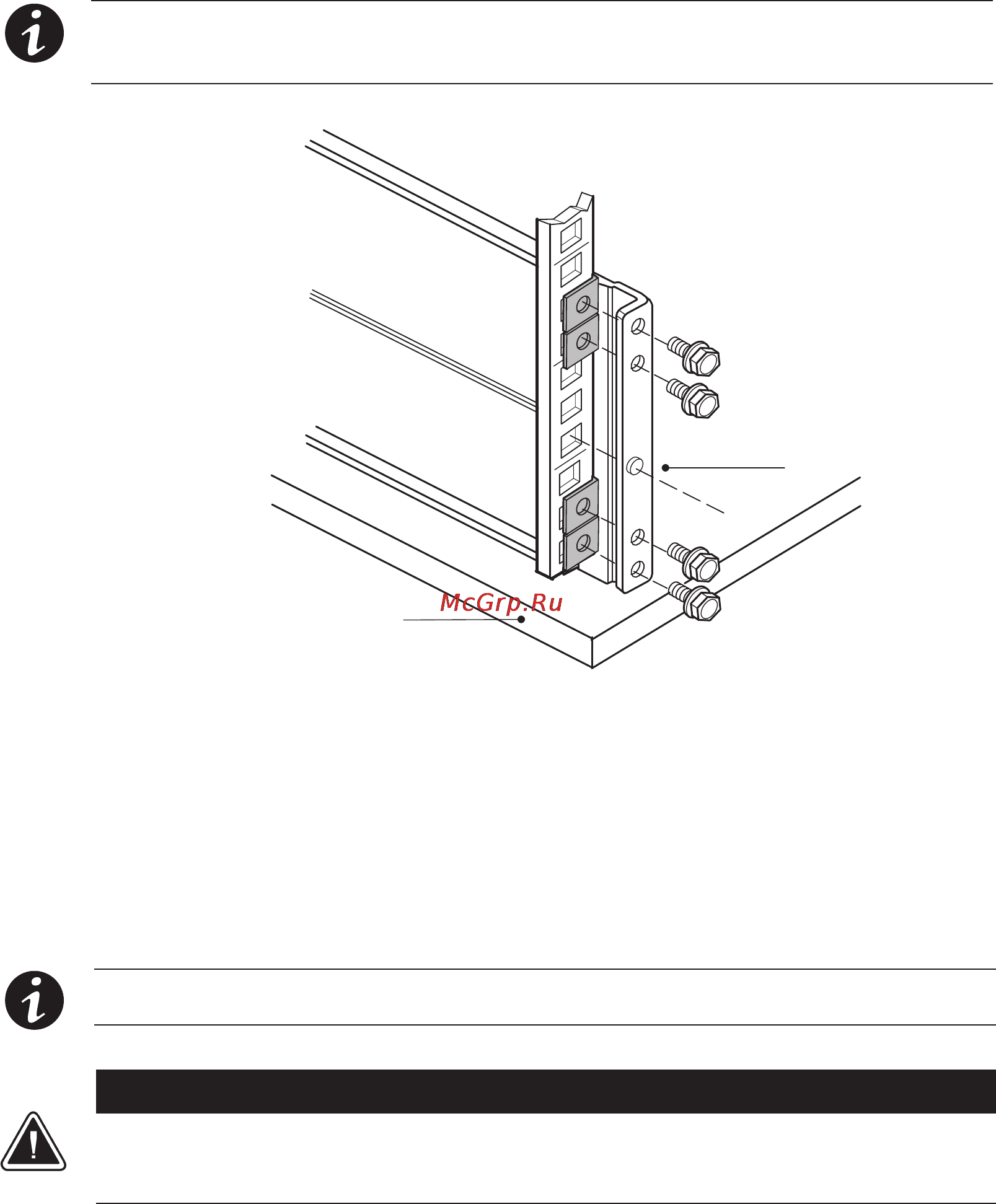

Рисунок 20. Закрепление задней направляющей (показана правая направляющая в сборе)
6. Затяните все винты в передней и задней частях направляющей, затем затяните винты
регулировки направляющей.
Винты, проходящие через кронштейны крепления, оставьте свободными.
7. Повторите шаги с 3 по 6 для других направляющих.
8. Только параллельная система. (Дополнительно) В параллельной системе повторите
шаги с 1 по 7 для установки каждого комплекта направляющих.
ПРИМЕЧАНИЕ Для упрощения сборки все комплекты направляющих следует уста-
навливать до установки всех ИБП.
ОСТОРОЖНО
ИБП является тяжелым (см. страницу 91). Извлекать ИБП из картонной упаковки
необходимо как минимум вдвоем. Перемещение ИБП следует выполнять с помощью
гофрированного подъемного троса (входящего в комплект ИБП).
9. Установите ИБП на плоскую ровную поверхность, при этом передняя часть источника
должна быть направлена на вас.
Закладные гайки
Задние винты М5
Штифт направляющей
Позиция 8
Позиция 7
Позиция 4
Позиция 2
Позиция 1
Низ стойки или верх
другого шкафа
УСТАНОВКА
