Eaton BladeUPS (12 кВА) Руководство по эксплуатации
•
164201649 Ред. 5 www.eaton.com/powerquality 43
1
2
3
14. Соедините параллельный входной шнур из каждого запараллеленного ИБП, как
показано на рисунке 40.
Ослабьте два винта на упорной заглушке и вытащите ее.
Осторожно закрутите петлей и сверните параллельный входной шнур, чтобы
уменьшить напряжение на нем. Петля и изгиб каждого шнура могут отличаться в
зависимости от конфигурации и разгрузки натяжения кабеля в шину BladeUPS в
стойке.
Вставьте параллельный входной шнур в гнездо. Когда защелки разъема встанут на
место, разъем полностью встанет на свое место.
Вытащите упорную заглушку и затяните винты.
ПРИМЕЧАНИЕ Упорная заглушка предотвращает случайное отключение разъема.
15. Перейдите к разделу “Начальный запуск параллельной системы” на странице 52.
Упорная заглушка

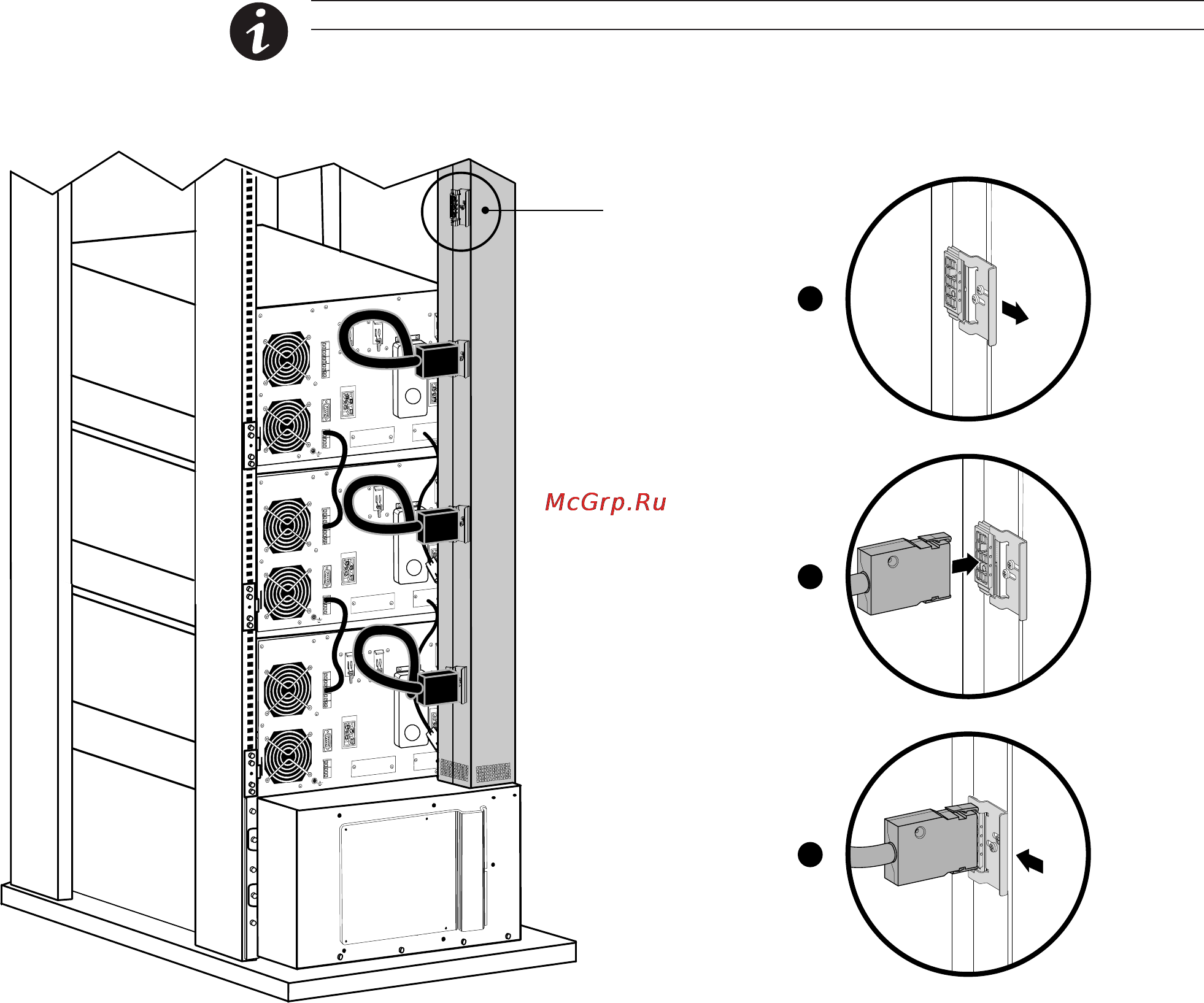

Рисунок 40. Подключение нескольких ИБП к шине BladeUPS (показан нижний ввод)
УСТАНОВКА
