24 Eaton BladeUPS (12 кВА) Руководство по эксплуатации
•
164201649 Ред. 5 www.eaton.com/powerquality
10. Извлеките модуль электроники и отложите его (см. рисунок 21):
Извлеките стопорный винт модуля электроники, расположенный на модуле слева
вверху, и сохраните его. Сожмите круглую рукоятку, расположенную в центре модуля,
и медленно вытащите модуль из шкафа. Осторожно вытащите его, чтобы извлечь
разъемы. Поддерживайте модуль двумя руками.
ПРИМЕЧАНИЕ Обращайтесь с модулем электоники осторожно, чтобы не повредить
вентиляторы, разъемы или внутренние схемы.
Стопорный винт
модуля
электроники
Крепежная скоба
Крепежная скоба
Винты с шестигранной
головкой 6-32

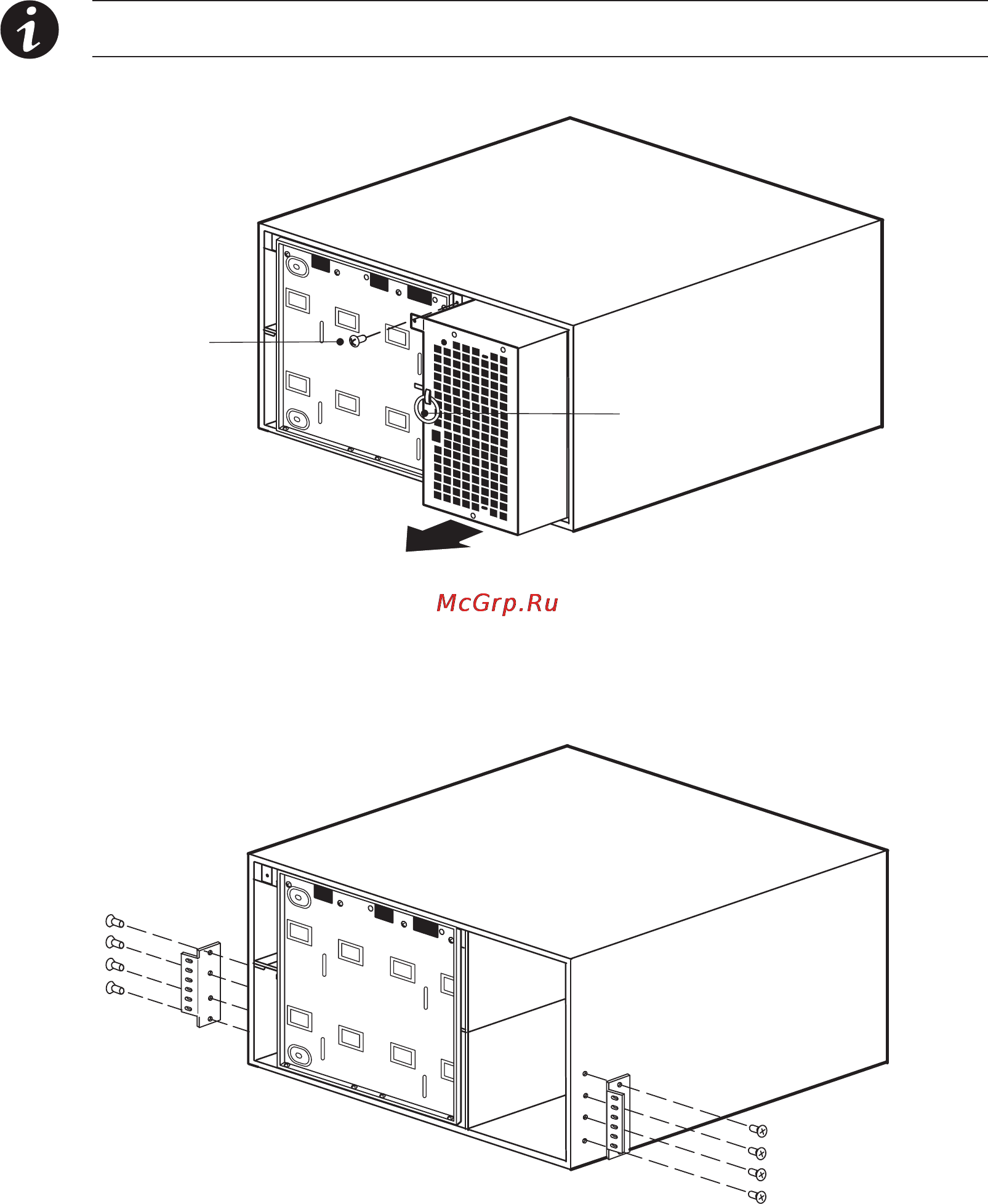

Рисунок 21. Извлечение модуля электроники
11. Если крепежные скобы еще не установлены, совместите две крепежные скобы с
отверстиями для винтов, расположенными на боковой стороне ИБП, и закрепите с
помощью винтов с шестигранной головкой 6-32 (см. рисунок 22).
Рисунок 22. Установка крепежных скоб ИБП
12. Задвиньте ИБП в стойку.
