Eaton BladeUPS (12 кВА) Руководство по эксплуатации
•
164201649 Ред. 5 www.eaton.com/powerquality 17
Позиция 13
Позиция 4
Позиция 11
Позиция 2
Вторая направляющая
Первая направляющая
4. С помощью двух гаек с зажимом и двух винтов с шестигранной головкой прикрепите
направляющую к задней части стойки (см. рисунки 12 и 13).
Позиции 2 и 4 в нижней направляющей предназначены для задних винтов с
шестигранной головкой. При установке дополнительных направляющих установите
следующие семь отверстий направляющей над последним установленным винтом.

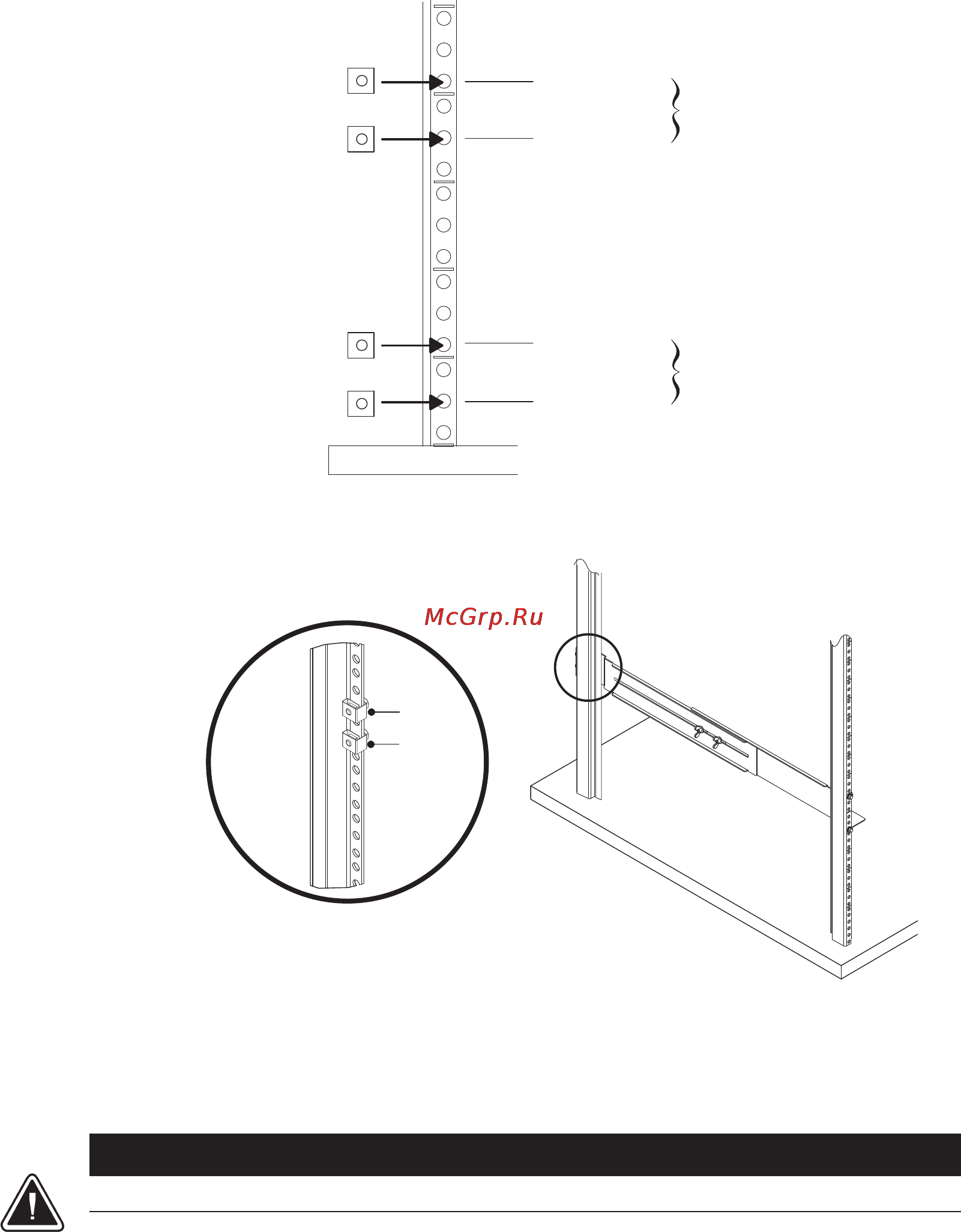

Рисунок 12. Положения винтов задней направляющей для EBM
Рисунок 13. Закрепление задней направляющей
Гайки с зажимом
5. Повторите шаги 3 и 4 для других направляющих.
6. Затяните гайки-барашки узла на обеих направляющих в сборе.
ОСТОРОЖНО
EBM является тяжелым (см. страницу 91). Перемещать его следует как минимум вдвоем.
7. Установите EBM на плоскую ровную поверхность, при этом передняя часть шкафа
должна быть направлена на вас.
УСТАНОВКА
