Eaton BladeUPS (12 кВА) Руководство по эксплуатации
•
164201649 Ред. 5 www.eaton.com/powerquality 85

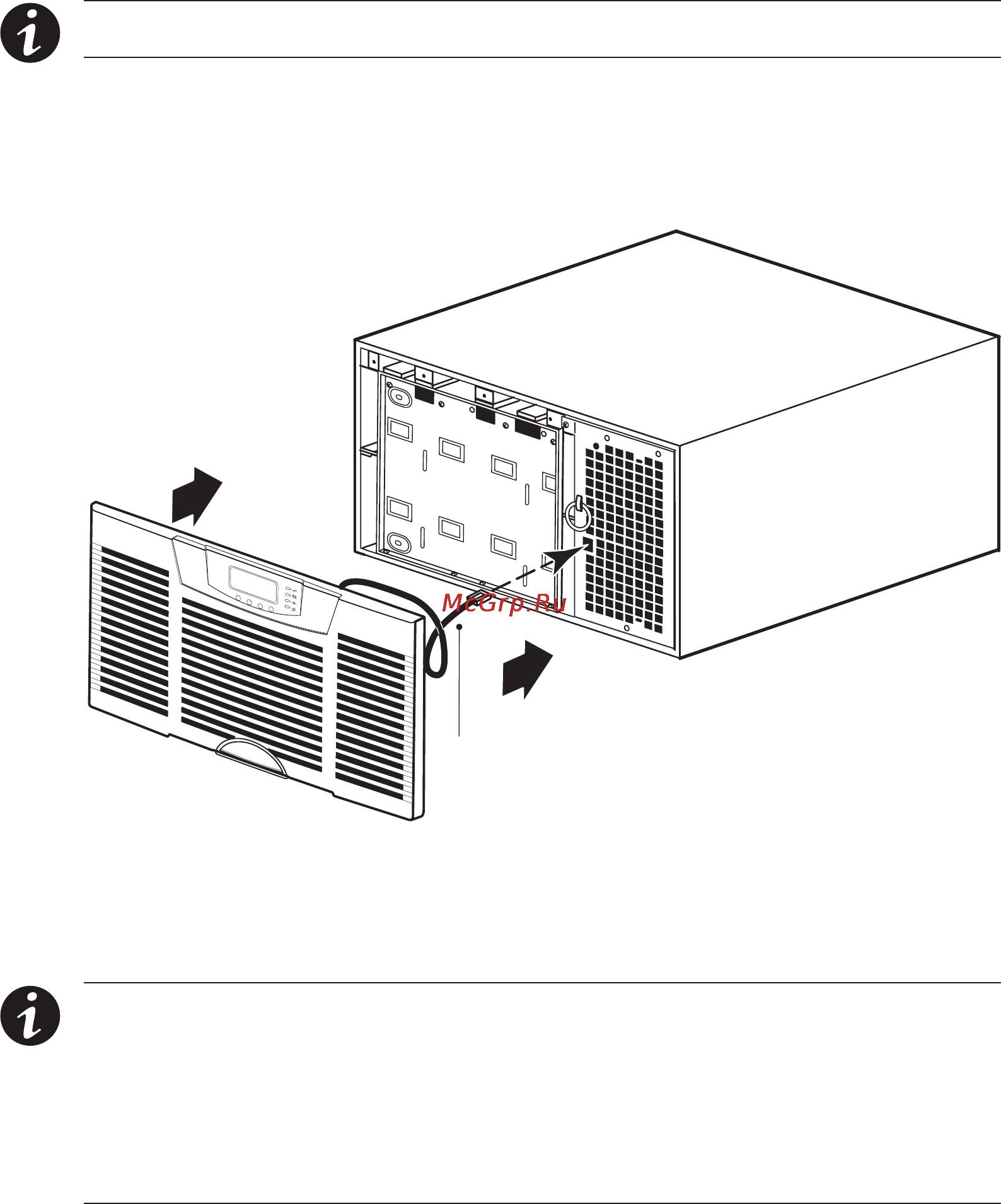

Рисунок 59. Установка передней крышки ИБП
6. Установите на место крышку аккумуляторов.
7. Установите на место переднюю крышку ИБП (см. рисунок 59).
Подключите кабель ЖК-дисплея от панели управления, расположенной на передней
крышке, в разъем, расположенный на модуле электроники. Соблюдая осторожность,
мягко закрутите кабель ЖК-дисплея перед модулем электроники.
Плотно вставьте на место верхнюю, а затем – нижнюю часть передней крышки.
ПРИМЕЧАНИЕ При подключении панели управления к модулю электроники ИБП
автоматически переключается в обычный режим.
8. Проверьте, что на панели управления не отображается ни один аварийный сигнал.
Кабель
ЖК-дисплея
Тестирование новых батарей
ПРИМЕЧАНИЕ Чтобы выполнить тестирование, аккумуляторы должны быть полностью
заряжены, а ИБП не должен быть установлен в режим работы от аккумуляторов.
ПРИМЕЧАНИЕ Для выполнения точного тестирования аккумулятора, проверяйте ИБП
при 10% нагрузки, приложенной к ИБП.
ПРИМЕЧАНИЕ Тестирование аккумуляторов запускается только в том случае, когда
система находится в режиме “High Effi ciency”, а зарядное устройство – в режиме покоя.
Для тестирования новых аккумуляторов:
1. Подключите ИБП к штепсельной розетке на 48 часов для заряда аккумулятора.
2. Для активизации меню нажмите любую кнопку
