46 Eaton BladeUPS (12 кВА) Руководство по эксплуатации
•
164201649 Ред. 5 www.eaton.com/powerquality
9. В каждом существующем ИБП снимите и удалите перемычку J7, установленную в плате
Powerware Hot Sync CAN Bridge.
a. Снимите и сохраните винты, крепящие плату Powerware Hot Sync CAN Bridge к ИБП.
b. Отключите кабель платы CAN Bridge от платы Powerware Hot Sync CAN Bridge.
c. Извлеките плату Powerware Hot Sync CAN Bridge из ИБП.
d. Снимите и удалите перемычку J7 (см. рисунок 42).

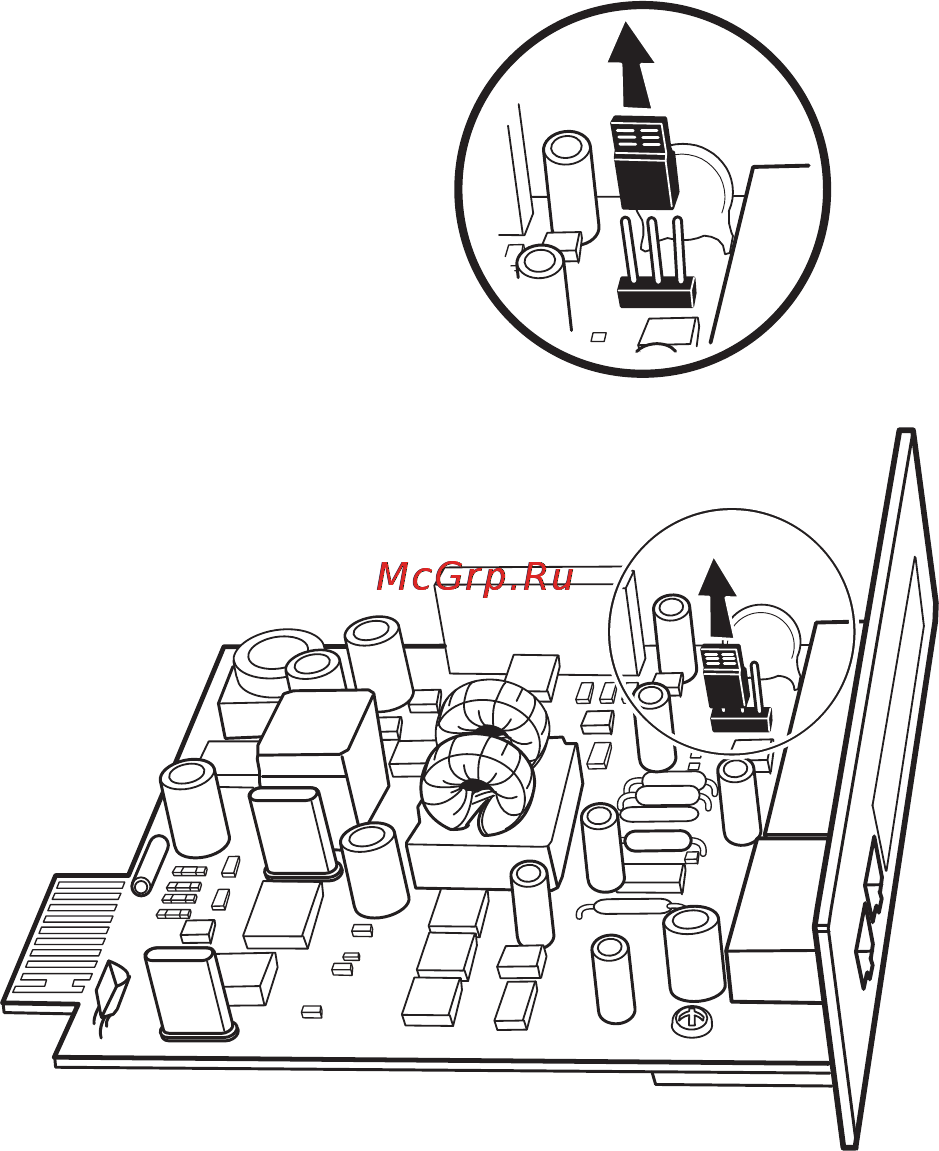

перемычка J7 – показаны выводы 1 и 2
(первый и последний ИБП)
Рисунок 42. Извлечение перемычки J7 (вид сбоку)
e. Установите плату Powerware Hot Sync CAN Bridge в открытый отсек связи X-Slot на
задней панели ИБП.
f. Повторно подключите кабель платы CAN Bridge к плате Powerware Hot Sync CAN
Bridge.
g. Затяните винты, крепящие каждую плату Powerware Hot Sync CAN Bridge в отсеке
связи X-Slot.
