44 Eaton BladeUPS (12 кВА) Руководство по эксплуатации
•
164201649 Ред. 5 www.eaton.com/powerquality
Установка ИБП в существующую параллельную систему
ПРЕДУПРЕЖДЕНИЕ
Выполнять установку электрооборудования должен выполнять только
квалифицированный обслуживающий персонал (например, дипломированный инженер-
электрик). Опасность поражения электрическим током.
ПРИМЕЧАНИЕ Не допускайте внесения неавторизованных изменений в ИБП, так как это
может привести к повреждению оборудования и потере гарантии
Благодаря наличию резервного сигнального кабеля ИБП могут быть установлены в
существующую систему без ее отключения или отсоединения нагрузки. Если для установки
дополнительных ИБП вы предпочитаете отключение входного питания, см. “Отключение
параллельной системы” на странице 65.
Установка одного- пяти ИБП в существующую параллельную (готовую к запараллеливанию)
конфигурацию:
1. Убедитесь, что ИБП, которые должны быть запараллельны, установлены в отдельных
комплектах направляющих в стойке, в которой содержится шина BladeUPS.
2. Убедитесь, что в каждом дополнительно устанавливаемом ИБП все выключатели
находятся в положении OFF (O).
ПРИМЕЧАНИЕ Выключатель разъема нагрузки управляет только подключением нагрузки,
а не выходным сетевым шнуром.
3. Распакуйте плату Powerware Hot Sync CAN Bridge и убедитесь, что плата не была
повреждена во время транспортировки (см. рисунок 41).

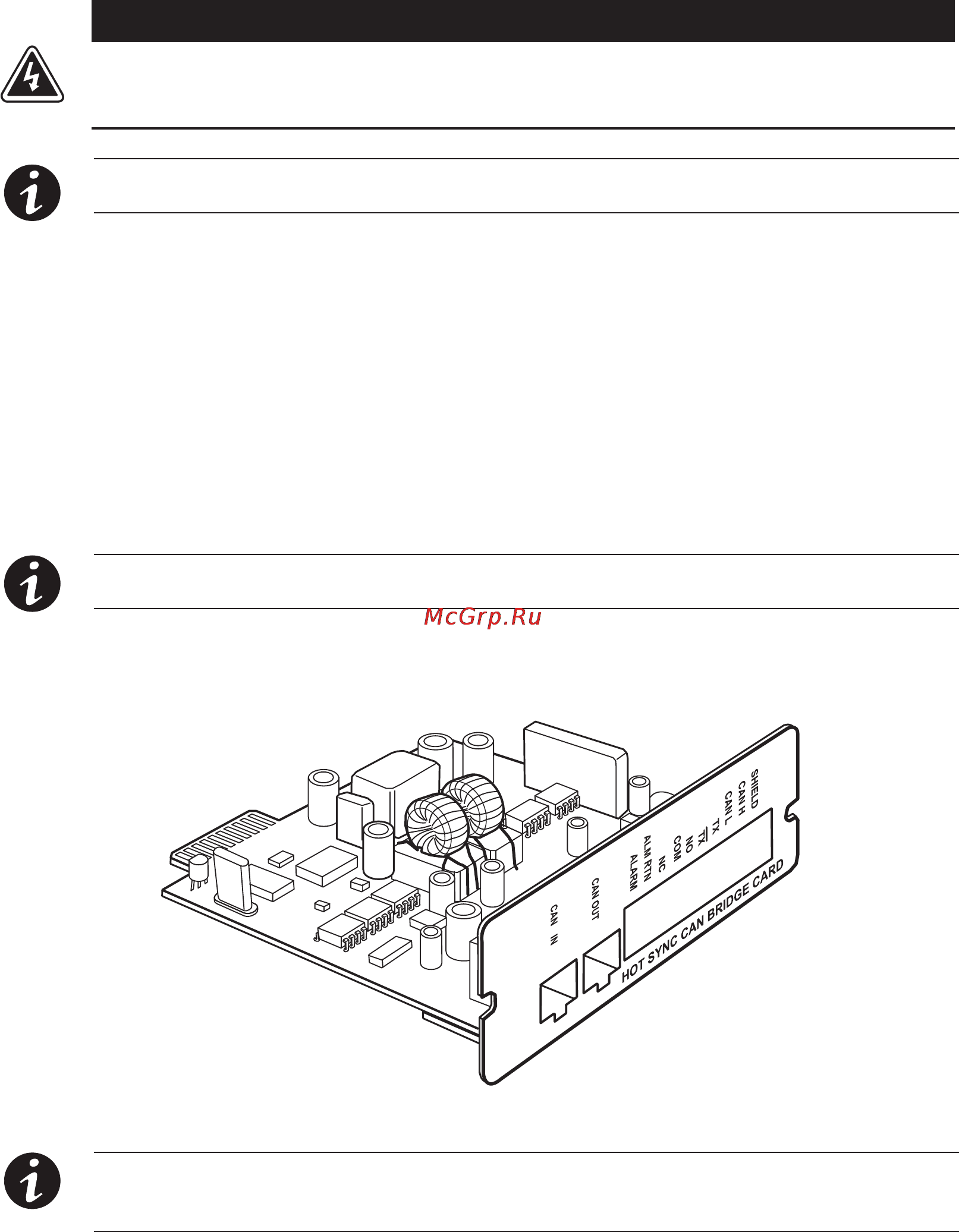

Рисунок 41. Плата Powerware Hot Sync CAN Bridge
ПРИМЕЧАНИЕ Компания Eaton рекомендует установку платы Powerware Hot Sync CAN
Bridge в отсек связи X-Slot (см. рисунок 32 на странице 33), оставив отсек связи 1 доступным
для других типов плат X-Slot .
4. Снимите крышку отсека связи X-Slot на ИБП и сохраните винты.
5. Неплотно установите плату Powerware Hot Sync CAN Bridge в открытый отсек связи X-Slot
на задней панели ИБП.
