42 Eaton BladeUPS (12 кВА) Руководство по эксплуатации
•
164201649 Ред. 5 www.eaton.com/powerquality
SHIE
LD
CANH
CANL
TX
TX
NO
COM
NC
ALRRTN
ALARM
CANO UT
CANI N
SHIELD
CANH
CANL
TX
TX
NO
COM
NC
ALRRTN
ALARM
CANO UT
CANI N
Синий концевой разъем (CAN IN) Синий концевой разъем (CAN OUT)

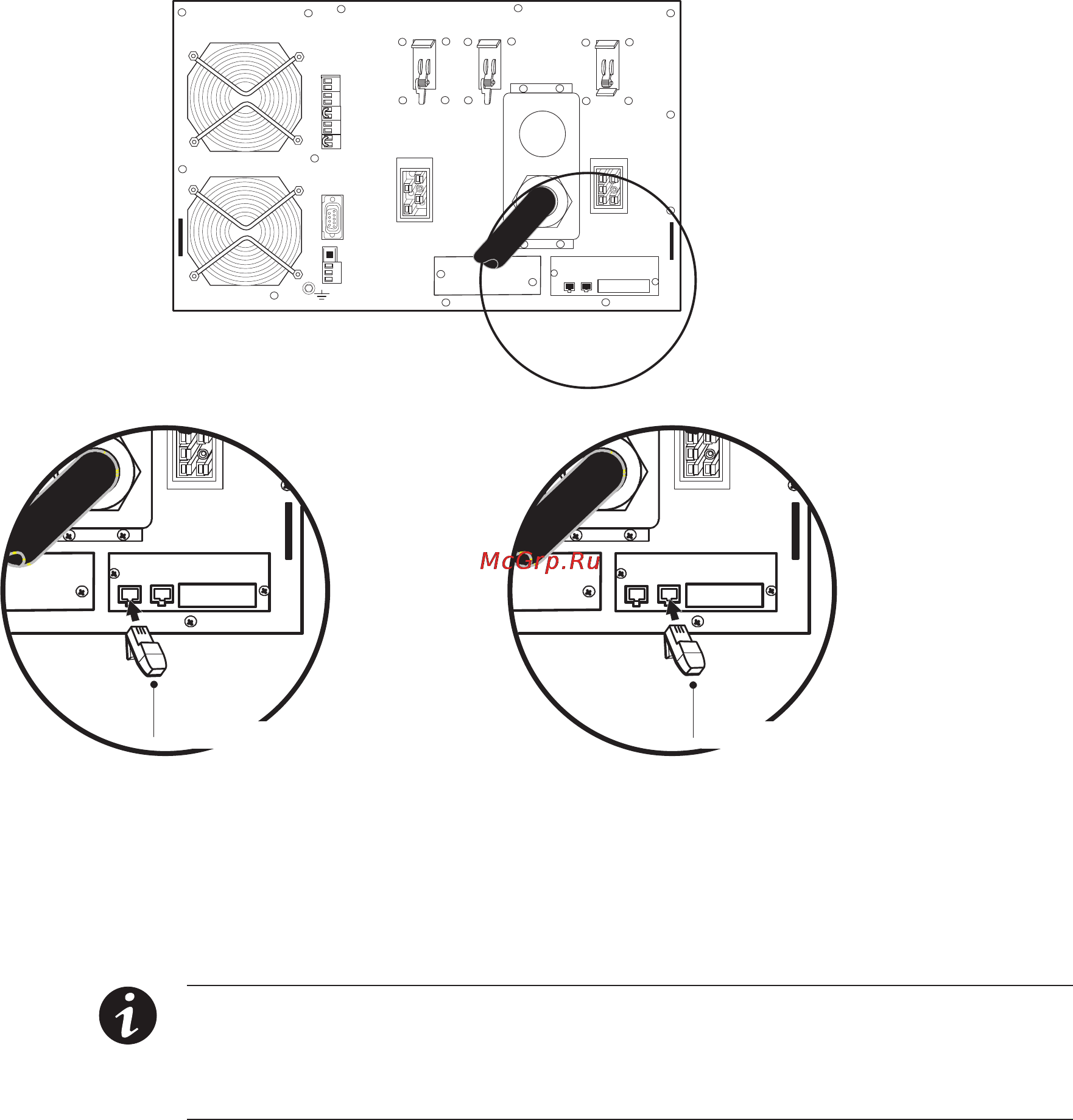

Рисунок 39. Установка синего концевого разъема (установка одиночного ИБП, готового к запараллеливанию)
9. Затяните винты, крепящие плату Powerware Hot Sync CAN Bridge в ее отсеке связи X-Slot.
10. При установке ПО управления питанием подключите ваш компьютер к
коммуникационному порту ИБП или к дополнительной плате X-Slot (см. рисунок
79). Для подключения к коммуникационному порту воспользуйтесь поставляемым
последовательным кабелем.
ПРИМЕЧАНИЕ Можно установить одну плату ConnectUPS-X Web/SNMP для каждого
ИБП или одну плату на параллельную систему.Установка одной платы для каждого ИБП
обеспечивает связь с каждым ИБП. Установка одной платы для параллельной системы
обеспечивает обнаружение проблемы по меньшей мере с одним ИБП, но при этом не
определяется сам ИБП или их количество.
11. Если вы оставляете ИБП неподсоединенными к стойке, закрепите переднюю и заднюю
части ИБП, как описано в шагах 14 и 15 на странице 25.
12. При наличии в стойке проводников для заземления или соединения незаземленных
металлических частей подключите кабель заземления (не поставляется) к винту
подключения заземления. Местоположение винта подключения заземления показано
на рисунке 32 на странице 33.
13. Вы можете установить дополнительную схему REPO, которая выключает всю систему,
готовую к запараллеливанию, с помощью одного выключателя. Информацию
об установке выключателя REPO перед подачей питания в систему, готовую к
запараллеливанию, см. в разделе “Дистанционное аварийное отключение” на странице 75.
УСТАНОВКА
