76 Eaton BladeUPS (12 кВА) Руководство по эксплуатации
•
164201649 Ред. 5 www.eaton.com/powerquality
3. Подключите соответствующий внешний выключатель к выбранному контакту REPO.
Монтаж NO REPO см. на рисунке 52, а монтаж NC REPO – на рисунке 53.
4. Повторно подсоедините выводы разъема REPO и вручную перезапустите ИБП.
Для обеспечения работы ИБП выводы должны быть закорочены. Максимальное
сопротивление должно составлять 10 Ом.
ПРИМЕЧАНИЯ При использовании одних и тех же контактов считывания (NO или
NC) соединения REPO автономного ИБП могут быть подключены к соединениям REPO
параллельной системы Соблюдайте правильность полярности контактов.
ПРИМЕЧАНИЕ Перед приложением критической нагрузки всегда проверяйте функцио-
нирование REPO, чтобы избежать внезапную потерю нагрузки.
2
1
2
1
2
1
2
1
Выводы REPO ИБП
Нормально
разомкнутый
Нормально
разомкнутый
Нормально
замкнутый
Нормально
замкнутый
Выводы REPO ИБП
Полярность +
Полярность +
Полярность +
Полярность +
Полярность –
Полярность –
Полярность –
Полярность –
Проволочная перемычка, устанавливаемая
производителем (не удалять)
Переключатель REPO
(нормально разомкнутый)
Переключатель REPO
(нормально замкнутый)
ПРИМЕЧАНИЕ Удалите проволочную перемычку,
установленную производителем и замените ее
на соединения переключателя REPO.

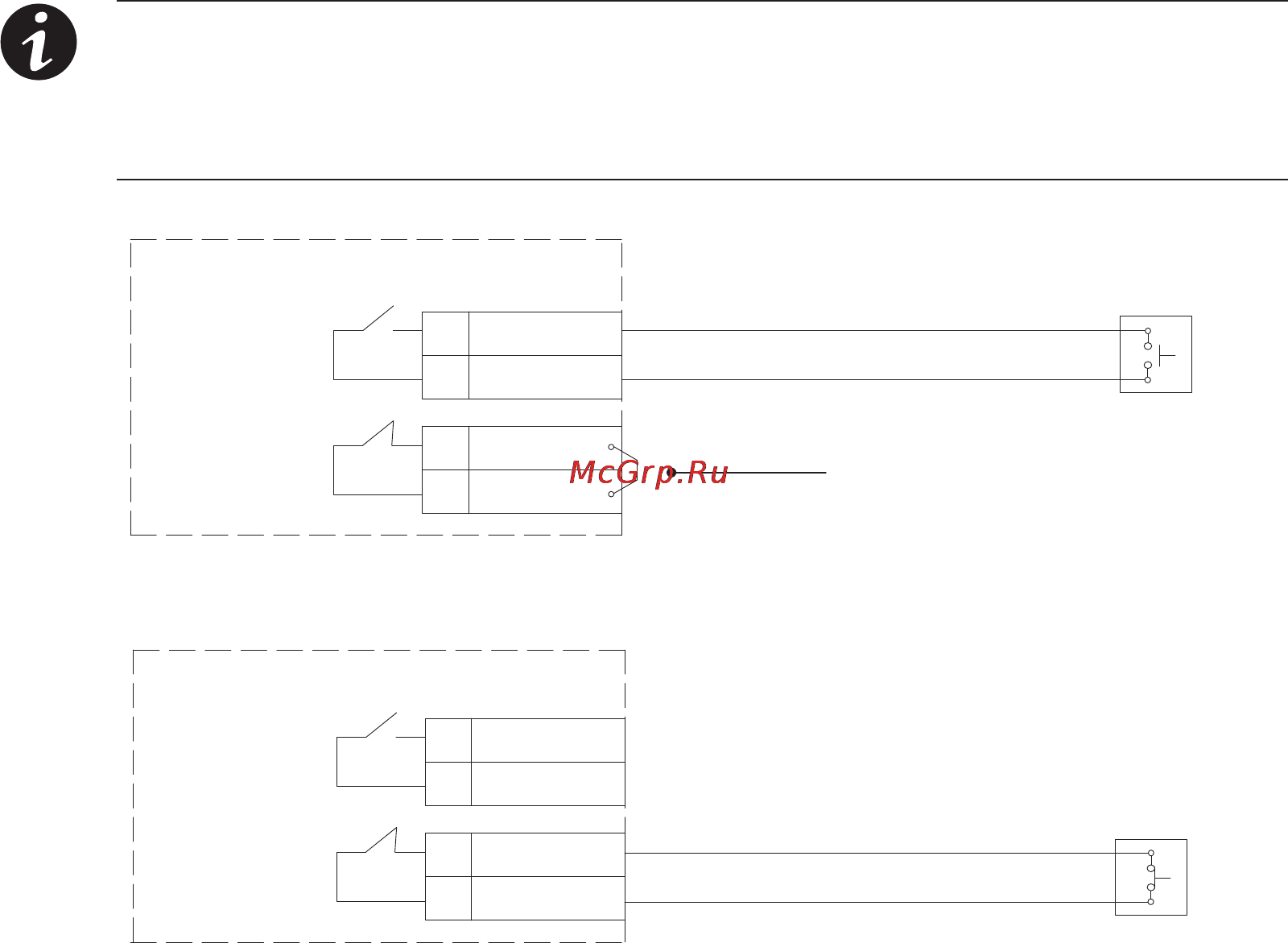

Рисунок 52. Подключение нормально разомкнутого REPO в автономном ИБП
Рисунок 53. Подключение нормально замкнутого REPO в автономном ИБП
Установка REPO для параллельной системы
Вы можете установить дополнительную схему REPO, которая выключает всю параллельную
систему с помощью одного выключателя. Для установки выключателя REPO в параллельную
систему следует запараллелить выбранные управляющие контакты (NO или NC) REPO.
Порядок установки переключателя REPO для параллельной системы:
1. Убедитесь, что система ИБП выключена и все источники питания удалены. Указания по
отключению см. в «Выключение параллельной системы» на странице 65.
2. Надежно закрепите дистанционный выключатель REPO. Рекомендуемые места находятся
рядом с консолями операторов или рядом с выходными дверями. Информацию о
размерах корпусов и отверстий для проводов см в инструкциях производителя по
установке выключателя REPO.
3. Подключите вывод Pin 1 к выводу Pin 1 и вывод Pin 2 к выводу Pin 2 каждого ИБП
параллельно выбранным контактам REPO, затем подключите внешний выключатель к
выбранному контакту REPO. Монтаж NO REPO см. на рисунке 54, а монтаж NC REPO – на
рисунке 55.
4. Повторно подсоедините выводы разъема REPO и вручную перезапустите ИБП.
Закоротите выводы для обеспечения работы ИБП. Максимальное сопротивление
должно составлять 10 Ом.
