Eaton BladeUPS (12 кВА) Руководство по эксплуатации
•
164201649 Ред. 5 www.eaton.com/powerquality 27
Установка внутренних аккумуляторов ИБП
ОСТОРОЖНО
Внутренние аккумуляторы ИБП являются тяжелыми (см. стр. 91). Каждый аккумуляторный
отсек состоит из двух рядов, каждый из которых содержит пять аккумуляторов. При
работе с аккумуляторами следует соблюдать осторожность.
Порядок установки аккумуляторных отсеков в шкаф ИБП:
1. Убедитесь, что выключатели, расположенные на задней панели ИБП, находятся в
положении OFF (O) (см. рисунок 32 на странице 33).
2. Извлеките восемь винтов из крышки аккумуляторов и сохраните их. Снимите пластину и
сохраните ее. См. рисунок 26.

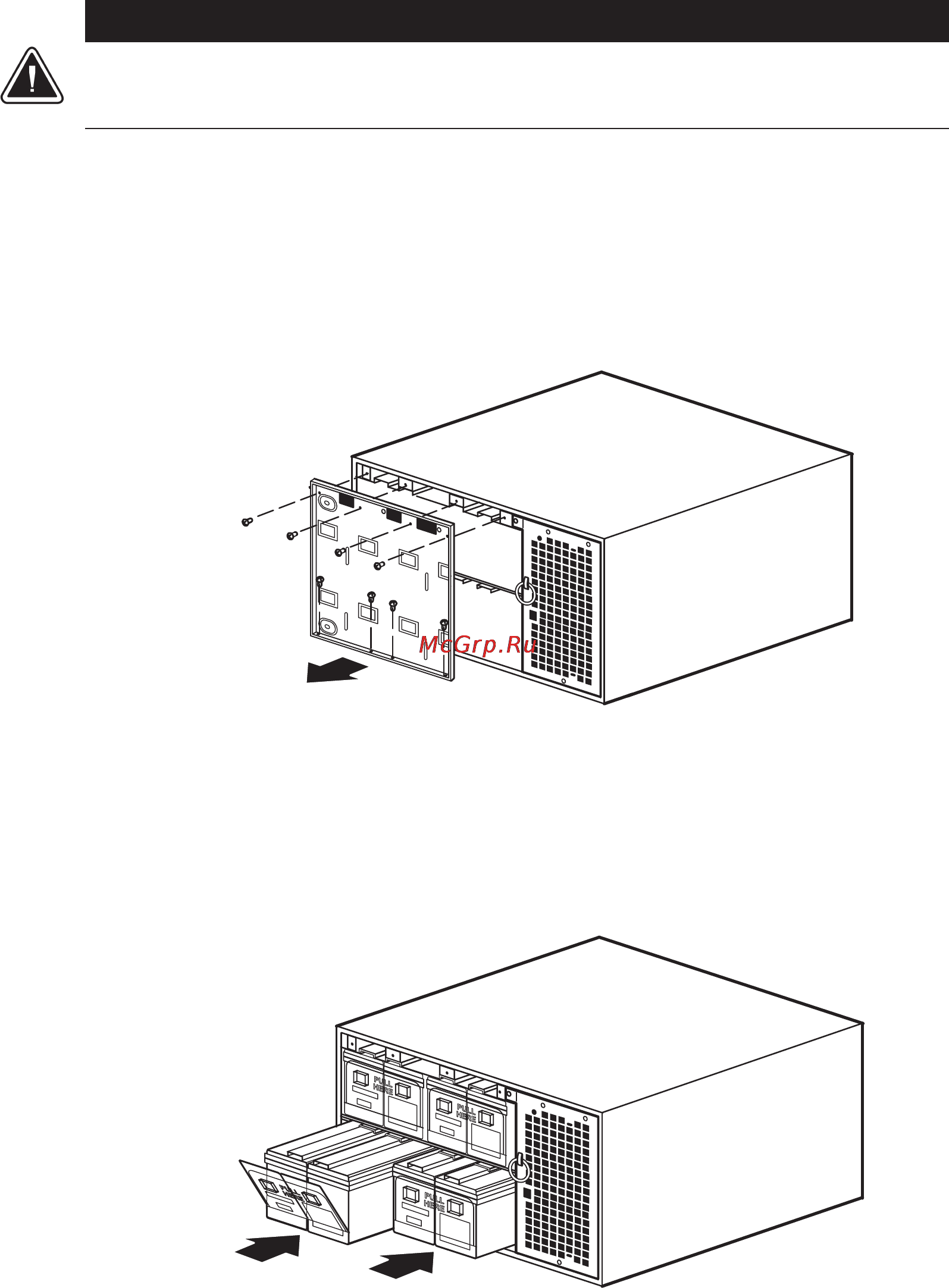

Рисунок 26. Снятие крышки аккумуляторов ИБП
3. Задвиньте аккумуляторные отсеки в шкаф (см. рисунок 27). Перед этим проверьте, что
каждый отсек правильно выровнен.
Полностью установив отсек, вставьте на место пластиковую рукоятку, находящуюся в
конце отсека.
Рисунок 27. Установка аккумуляторных отсеков ИБП
4. Установите на место крышку аккумуляторов.
УСТАНОВКА
