Коммуникационные опции
BladeUPS включает возможности последовательной связи через коммуникационный порт
DB-9 или через плату X-Slot в одном из доступных отсеков.
ИБП поддерживает два последовательных устройства передачи в соответствии со
следующей таблицей:
Таблица 7. Поддерживаемые устройства передачи
Независимое Мультиплексированное
Отсек связи 1 X-Slot Отсек связи 2 X-Slot
Коммуникационный
порт DB-9
Любая плата X-Slot Любая плата X-Slot, за
исключением платы Eaton Modem
Не используется
Любая плата X-Slot Плата релейного интерфейса Eaton
Плата Powerware Hot Sync CAN
Bridge
Доступна
Любая плата X-Slot Не используется Доступна
ПРИМЕЧАНИЕ Сконфигурировать реле, сигнальные входы и скорость передачи по
последовательному порту можно с помощью меню, расположенного на передней панели
(см. таблицу 5 на странице 58).
ПРИМЕЧАНИЕ В ИБП, подключенном к электроснабжению, платы X-Slot остаются
запитанными даже в том случае, если входной выключатель отключен.
Коммуникационный порт DB-9
Для установки связи между ИБП и компьютером следует подключить компьютер к
коммуникационному порту ИБП с помощью поставляемого кабеля связи.
Если этот кабель установлен, ПО управления питанием может обмениваться данными
с ИБП. ПО опрашивает ИБП с целью получения подробной информации о состоянии
энергетической среды. При выходе питания из строя ПО инициализирует сохранение всех
данных и нормальное выключение оборудования.
На рисунке 49 приведена маркировка выводов кабеля, а в таблице 8 – функции выводов.
Расположение коммуникационного порта см. на рисунке 47 на странице 69.

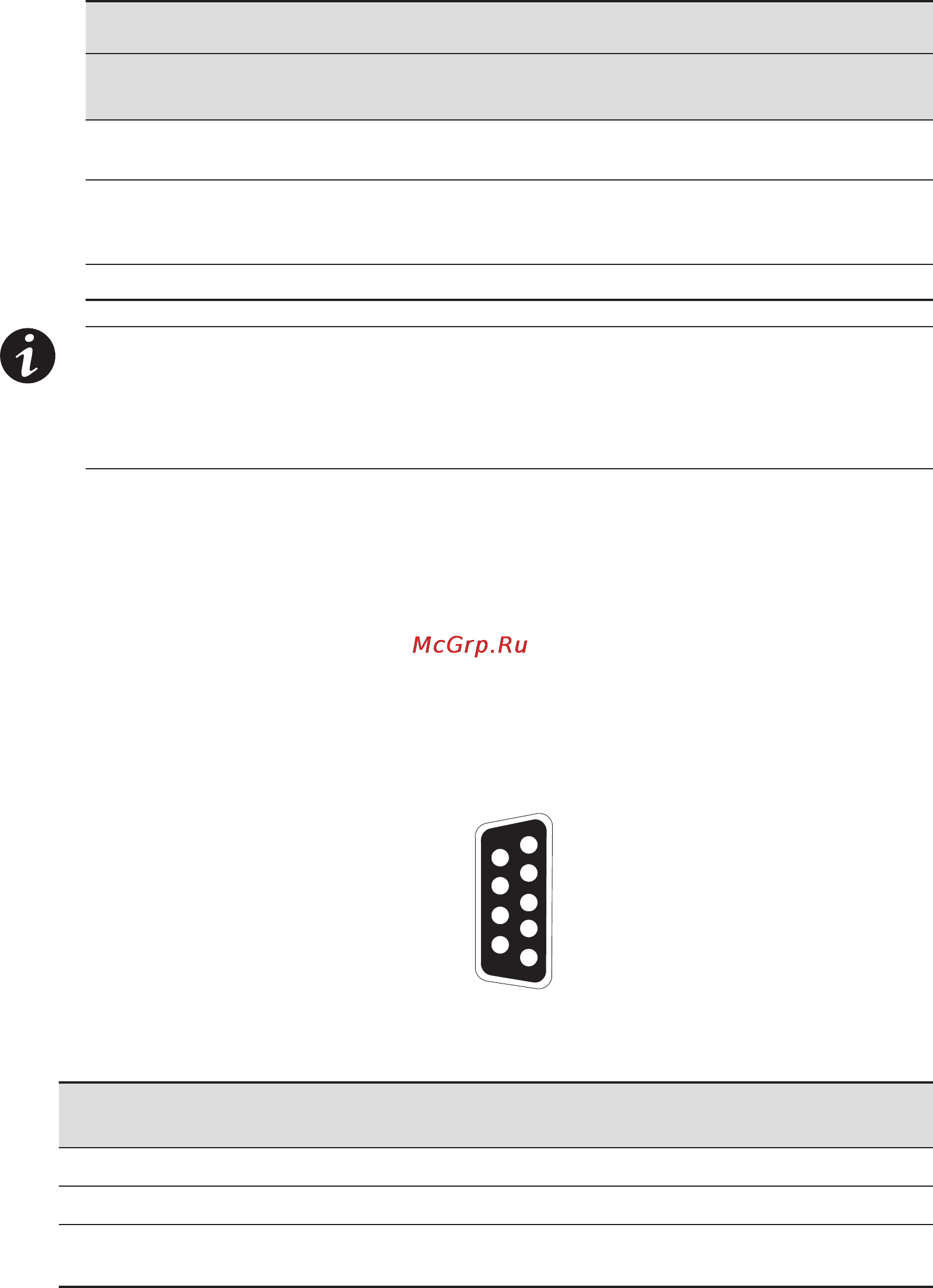

Рисунок 49. Коммуникационный порт
Таблица 8. Назначение выводов коммуникационного порта
Номер
выводов
Наименование
сигнала
Функция
Направление
относительно ИБП
2 TxD Передача во внешнее устройство Из ИБП
3 RxD Прием из внешнего устройства В ИБП
5 GND
Общий сигнал
(присоединен к шасси) -
ПЕРЕДАЧА ДАННЫХ
