38 Eaton BladeUPS (12 кВА) Руководство по эксплуатации
•
164201649 Ред. 5 www.eaton.com/powerquality
Автономный/
параллельный
(удалить)
Только для
параллельного
использования
Автономный/
параллельный
Автономный/
параллельный
Только для
параллельного
использования
Синий концевой разъем
Кабель платы CAN Bridge
ИБП 1
ИБП 3
ИБП 2
Запасной сигнальный кабель Синий концевой разъем
Порт
CAN IN
Порт
CAN OUT

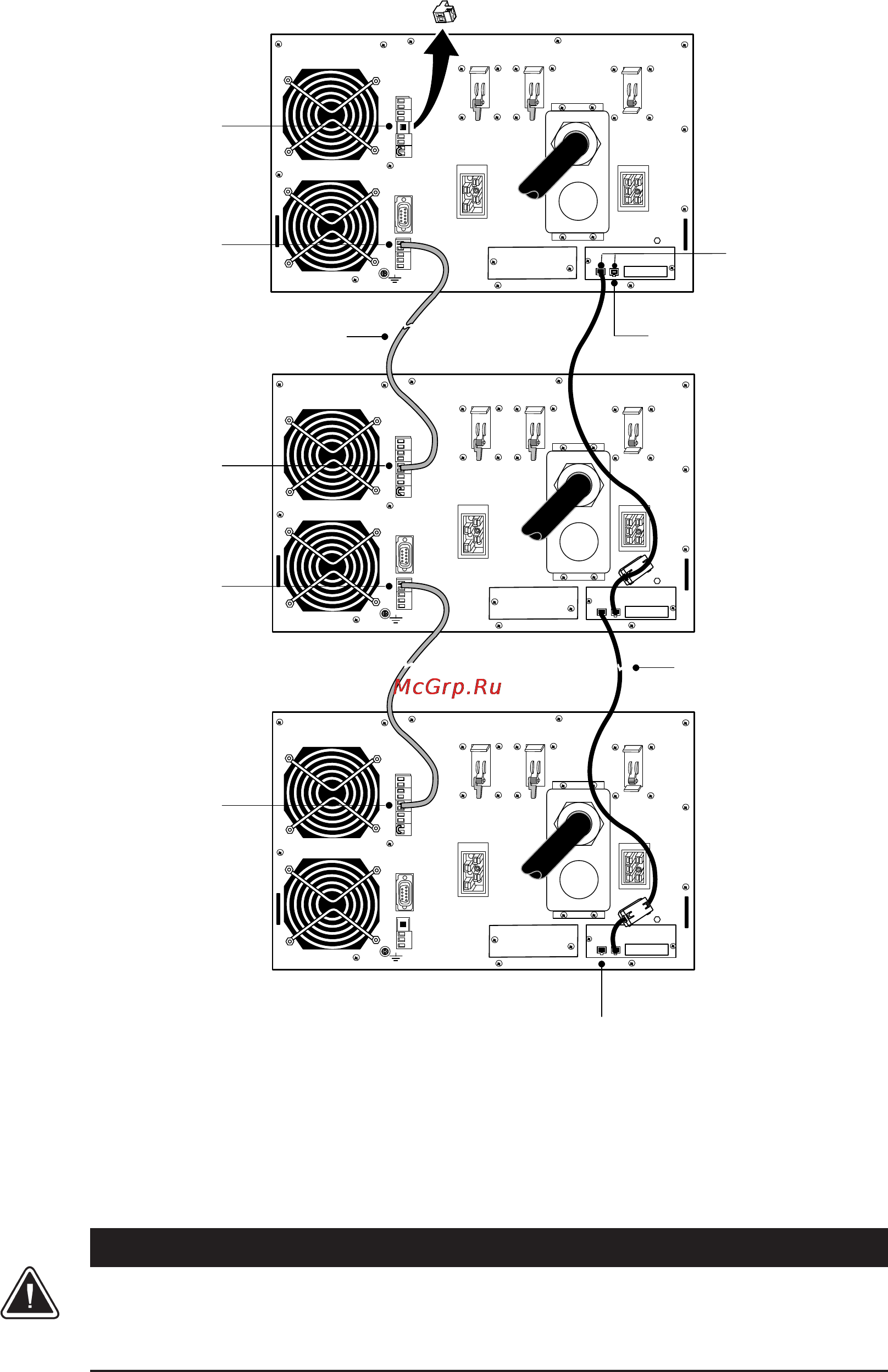

Рисунок 36. Типовое подключение платы CAN Bridge и резервного сигнального кабеля
13. В каждом ИБП установите резервный сигнальный кабель, предназначенный только
для параллельного использования, и клеммы Standalone/Parallel (автономный/
параллельный), как показано на рисунке 36.
При установке кабеля убедитесь, что правильно соблюдена полярность.
ПРЕДУПРЕЖДЕНИЕ
При неправильных полярности или подключении параллельная система не будет
нормально функционировать. Например, при отключении одного ИБП остальные
передают нагрузку в байпас вместо ее поддержки. Проверьте, что все соединения
выполнены правильно.
14. Удалите соединитель клеммного блока Standalone/Parallel из последнего ИБП (UPS 3 на
рисунке 36).
