Eaton BladeUPS (12 кВА) Руководство по эксплуатации
•
164201649 Ред. 5 www.eaton.com/powerquality 55
Рисунок 46. Окно “Mimic” модуля BladeUPS
Глава 4 Эксплуатация
В этой главе приведена информация об использовании модуля BladeUPS, в том числе:
Эксплуатация панели управления
Режимы эксплуатации
Запуск и выключение ИБП
Перевод ИБП из одного режима в другой
Установка стратегии электропитания
Конфигурирование параметров аккумуляторов ИБП
Функции панели управления
В ИБП установлен четырехкнопочный графический ЖК-дисплей с подсветкой. Он
предоставляет полезную информацию о самом ИБП, состояние нагрузки, события,
измерения и параметры (см. рисунок 45).
Байпас
Батарея
Инвертор
Количество выходной мощности в процентах
Оставшийся заряд батареи (или батарея
заряжается)
Выпрямитель/
зарядное
устройство
Кнопки управления меню ЖК-дисплея

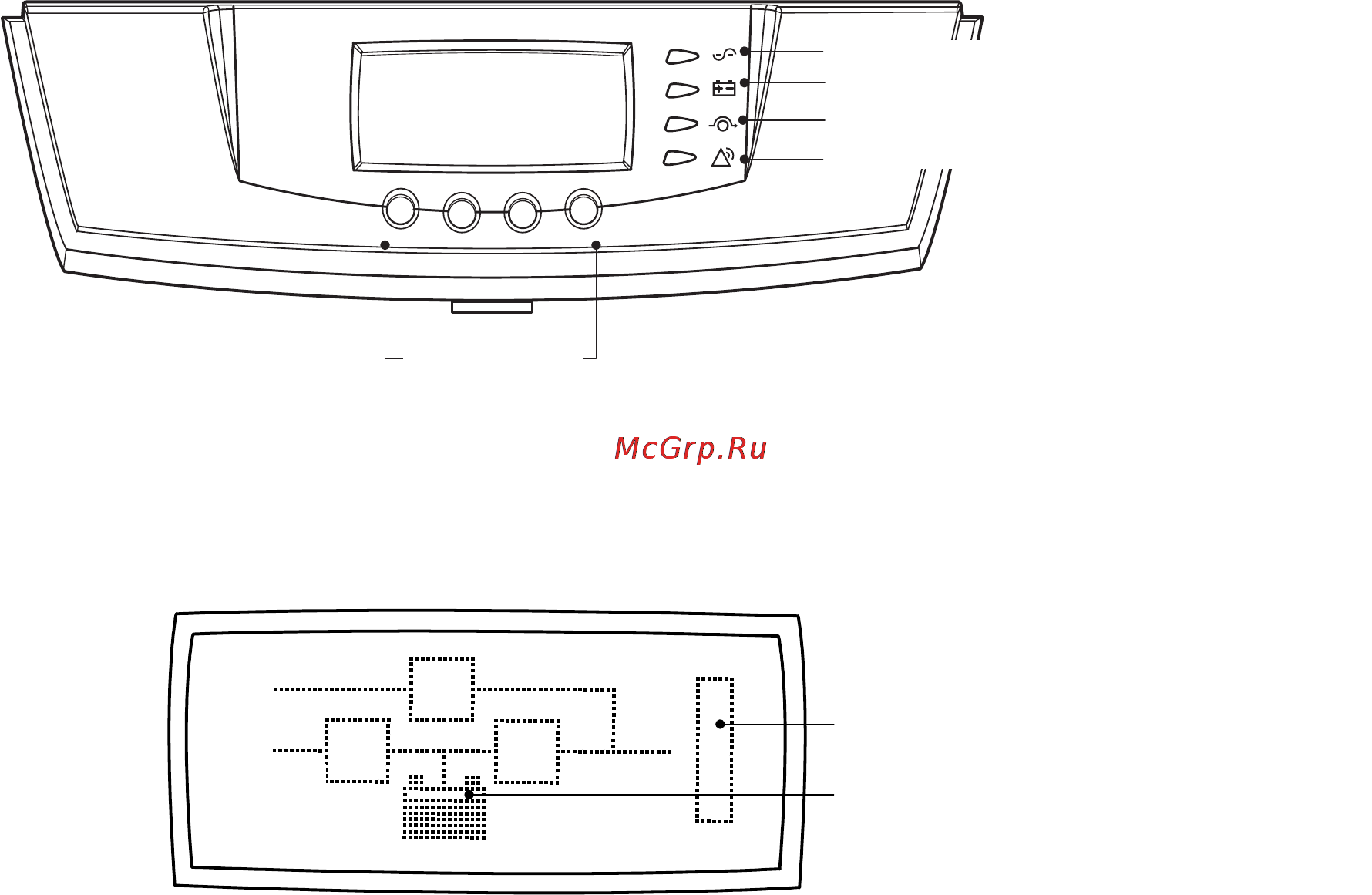

Рисунок 45. Панель управления модуля BladeUPS
В окне “Mimic” (Мнемосхема) отображаются внутренние компоненты ИБП и индикация
рабочего питания в реальном масштабе времени (см. рисунок 46). Широкая полоса
указывает на то, что питание узла включено.
Индикатор включения питания (зеленый)
Индикатор режима работы от аккумулятора (желтый)
Индикатор байпасного режима (желтый)
Индикатор аварийной сигнализации (красный)
