Eaton BladeUPS (12 кВА) Руководство по эксплуатации
•
164201649 Ред. 5 www.eaton.com/powerquality 37
SHIELD
CANH
CANL
TX
TX
NO
COM
NC
ALRRTN
ALARM
CANO UT
CANI N
10. Второй синий концевой разъем (см. рисунок 35) установите в порт CAN OUT последнего
ИБП (UPS 3 на рисунке 36).
Синий концевой разъем (CAN OUT)
11. Убедитесь, что синие концевые разъемы установлены только в первом и последнем ИБП
в конфигурации.
12. Используя прилагаемые соединители, установите плату CAN Bridge между каждым ИБП,
как показано на рисунке 36, соединив порт CAN OUT на одном ИБП с портом CAN IN на
следующем.
При запуске параллельная система идентифицирует ИБП, подключенный после UNIT 1,
как UNIT 2, и т. д.
ПРИМЕЧАНИЕ Можно сконфигурировать параллельную систему с ИБП 1 в нижней (как
показано на рисунке 36) или в верхней части стойки.

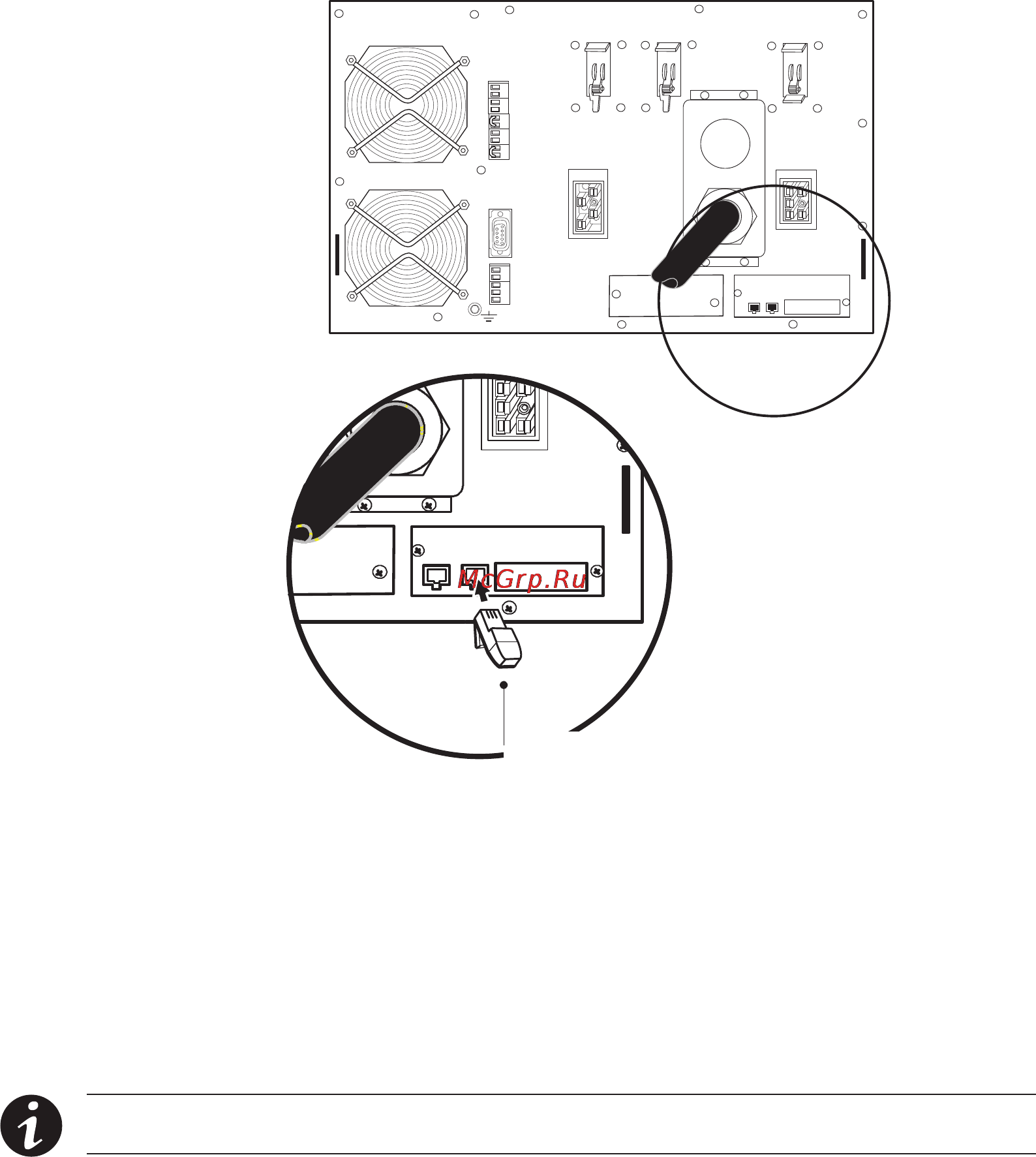

Рисунок 35. Установка синего концевого разъема (последний ИБП)
УСТАНОВКА
