Eaton BladeUPS (12 кВА) Руководство по эксплуатации
•
164201649 Ред. 5 www.eaton.com/powerquality 1
Глава 1 Введение
Модуль Eaton® BladeUPS® представляет собой источник бесперебойного питания
(ИБП), который защищает чувствительное электронное оборудование от наиболее
распространенных проблем с питанием, включая перебои в питании, проседания
напряжения, скачки мощности, снижения напряжения и помехи в сети питания.
Перебои в питаниии могут происходить совершенно неожиданно, и состояние питания
может быть неустойчивым. Такие неполадки с питанием могут вызывать искажение
критических данных, уничтожать несохраненные сеансы работы и повреждать
оборудование, что является причиной потерь производственного времени и
дорогостоящего ремонта.
Модуль BladeUPS позволяет легко исключить влияние нарушений электропитания и
сохранить работоспособность оборудования. Модуль BladeUPS сконструирован для
критических применений, таких, как блейд-серверы сверхвысокой плотности, входящие
в состав оборудования центров сбора данных. На рисунке 1 показан модуль BladeUPS с
дополнительным модулем аккумулятора высокой плотности (EBM).

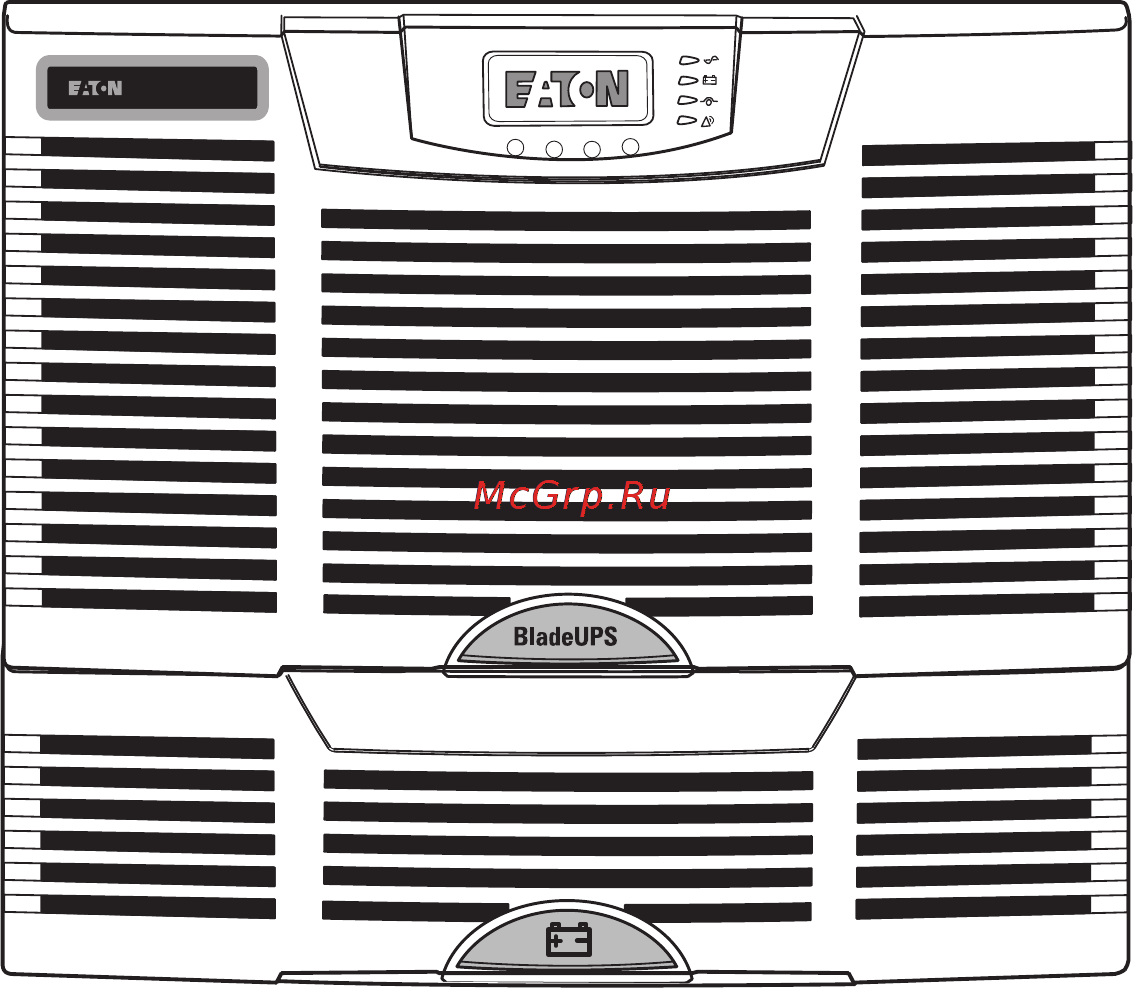

Рисунок 1. Модуль BladeUPS с дополнительным модулем аккумулятора высокой плотности
