70 Eaton BladeUPS (12 кВА) Руководство по эксплуатации
•
164201649 Ред. 5 www.eaton.com/powerquality
Установка коммуникационных опций и управляющих выводов
Установка коммуникационных опций и управляющих выводов выполняется следующим
образом:
1. Установите соответствующую плату X-Slot и/или необходимые кабели (см. рисунки 47 и 48).

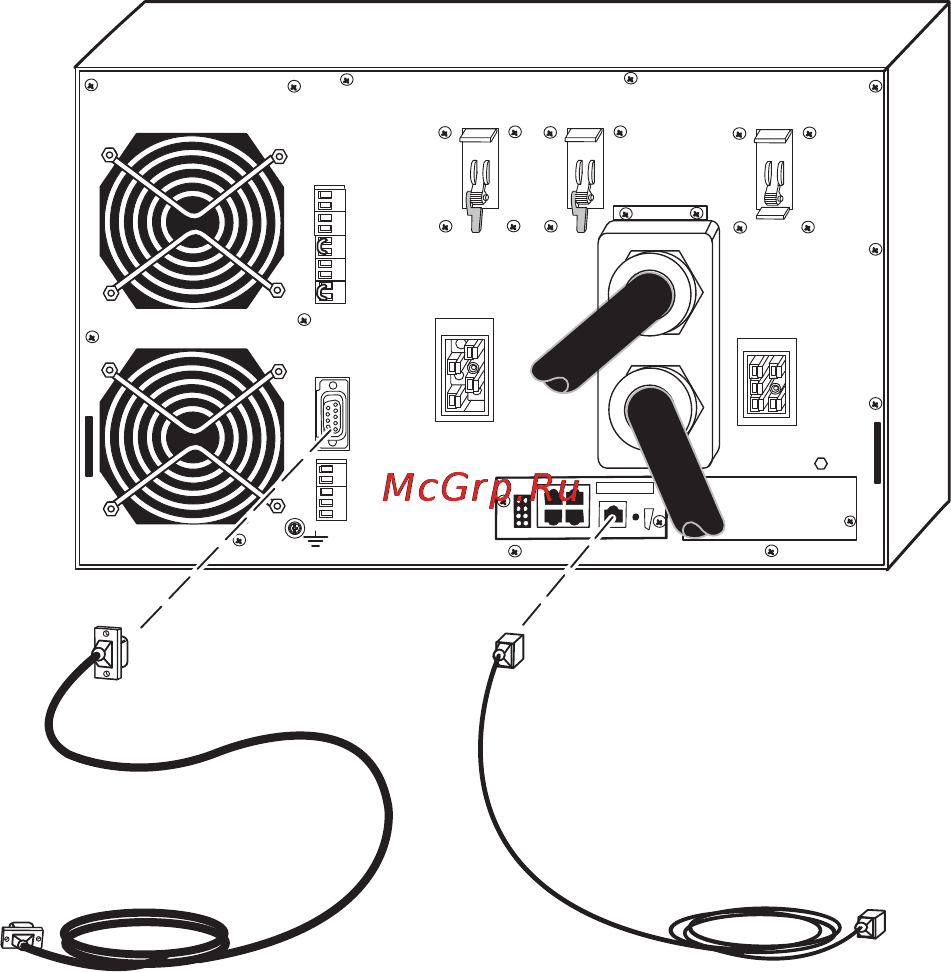

Рисунок 48. Установка коммуникационных кабелей
2. Подключите кабели в соответствующе место.
Более подробную информацию см. в разделе “Коммуникационные опции” на странице
71 или “Управляющие выводы” на странице 73.
3. Проложите и обвяжите кабели, находящиеся в стороне.
4. Запуск ИБП см. в разделе “Эксплуатация” на странице 55.
