Eaton BladeUPS (12 кВА) Руководство по эксплуатации
•
164201649 Ред. 5 www.eaton.com/powerquality 35
4. Распакуйте плату Powerware Hot Sync CAN Bridge и убедитесь, что плата не была
повреждена во время транспортировки (см. рисунок 33).

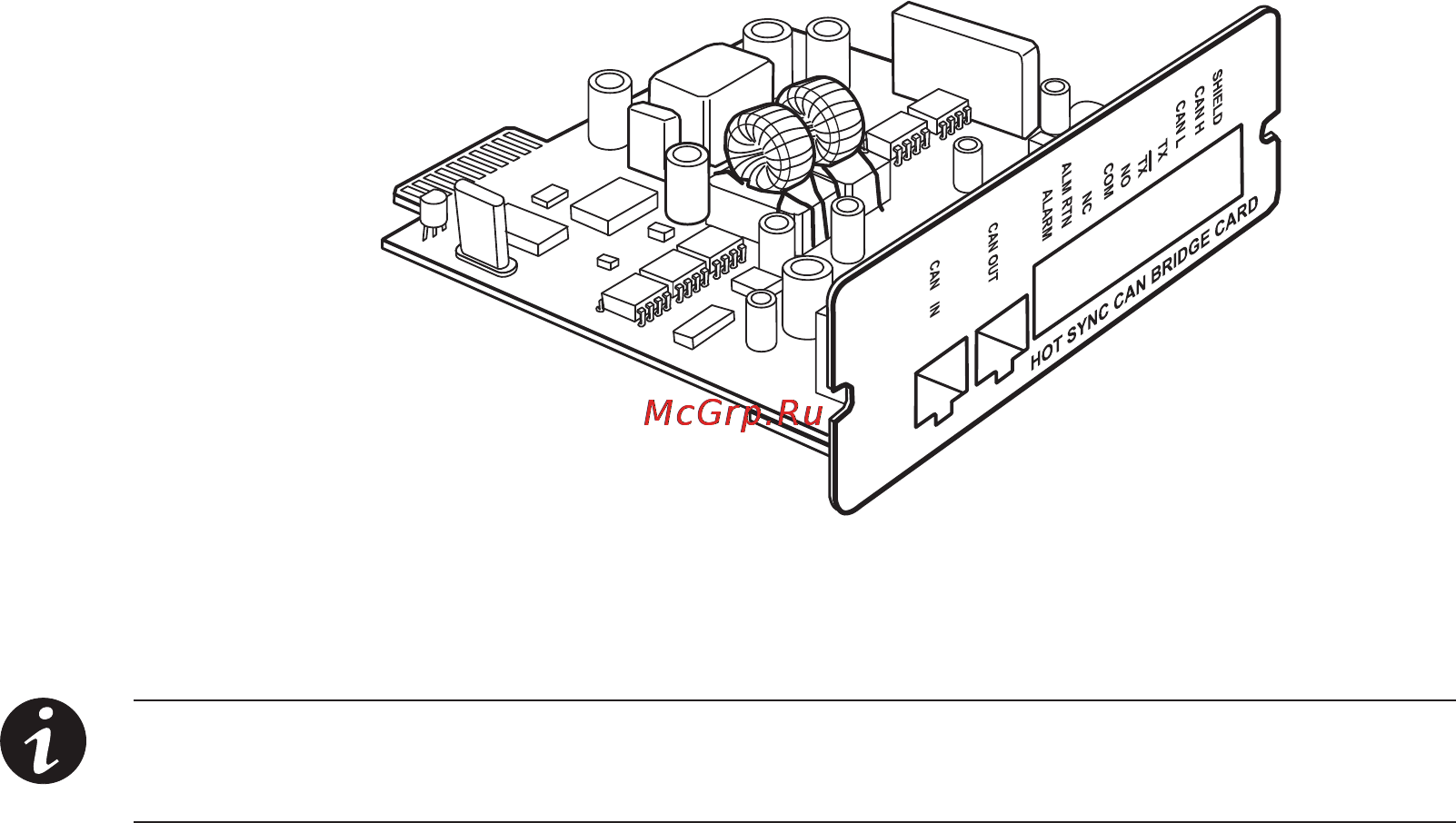

Рисунок 33. Плата Powerware Hot Sync CAN Bridge
5. При наличии в плате Powerware Hot Sync CAN Bridge перемычки J7 извлеките ее (см.
рисунок 42 на странице 46).
ПРИМЕЧАНИЕ Компания Eaton рекомендует установку платы Powerware Hot Sync CAN Bridge
в отсек связи X-Slot2 (см. рисунок 32 на странице 33), оставив отсек связи 1 доступным для
других типов плат X-Slot .
6. Снимите крышку отсека связи X-Slot на ИБП и сохраните винты.
7. Неплотно установите плату Powerware Hot Sync CAN Bridge в открытый отсек связи X-Slot
на задней панели ИБП.
8. Повторите шаги с 4 по 7 для установки платы CAN Bridge в каждый ИБП, который должен
быть запараллелен.
УСТАНОВКА
