18 Eaton BladeUPS (12 кВА) Руководство по эксплуатации
•
164201649 Ред. 5 www.eaton.com/powerquality
8. Если крепежные скобы еще не установлены, совместите две крепежные скобы с
отверстиями для винтов, расположенными на боковой стороне EBM, и закрепите с
помощью винтов с шестигранной головкой 6-32 (см. рисунок 14).
9. Присоедините переднюю крышку EBM:
Совместите штыри, расположенные на задней части передней крышки, с отверстиями в
EBM. Вставьте крышку на место до упора. См. рисунок 14.
Винты с плоской
головкой 6-32
Винты
с шестигранной
головкой
Крепежная
скоба

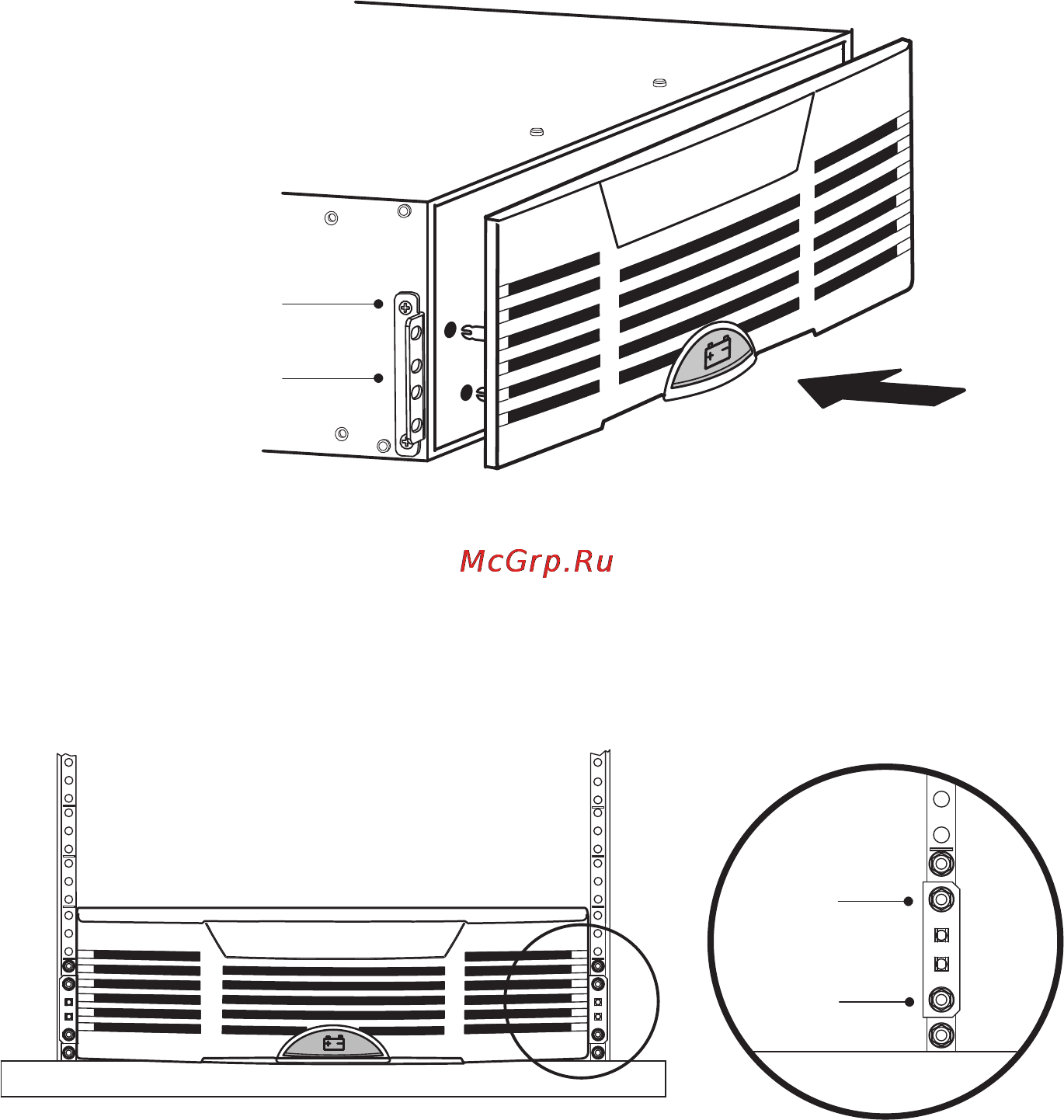

Рисунок 14. Установка крепежных скоб EBM
Рисунок 15. Закрепление крепежных скоб EBM
10. Задвиньте EBM в стойку.
11. Прикрепите переднюю часть EBM к стойке с помощью двах винтов с шестигранной
головкой в каждой крепежной скобе, как показано на рисунке 15.
УСТАНОВКА
