Eaton BladeUPS (12 кВА) Руководство по эксплуатации
•
164201649 Ред. 5 www.eaton.com/powerquality 15
Установка стойки для EBM
ОСТОРОЖНО
EBM является тяжелым (см. страницу 91). Извлекать EBM из картонной упаковки
необходимо как минимум вдвоем. Перемещение ИБП следует выполнять с помощью
гофрированного подъемного троса (входящего в комплект ИБП).
ПРИМЕЧАНИЕ Для каждого отдельного шкафа требуются направляющие полозья.
Для установки комплекта направляющих EBM :
1. Ослабьте гайки-барашки узла на обеих направляющих в сборе и отрегулируйте размер
направляющих в глубину вашей стойки (см. рисунок 9).

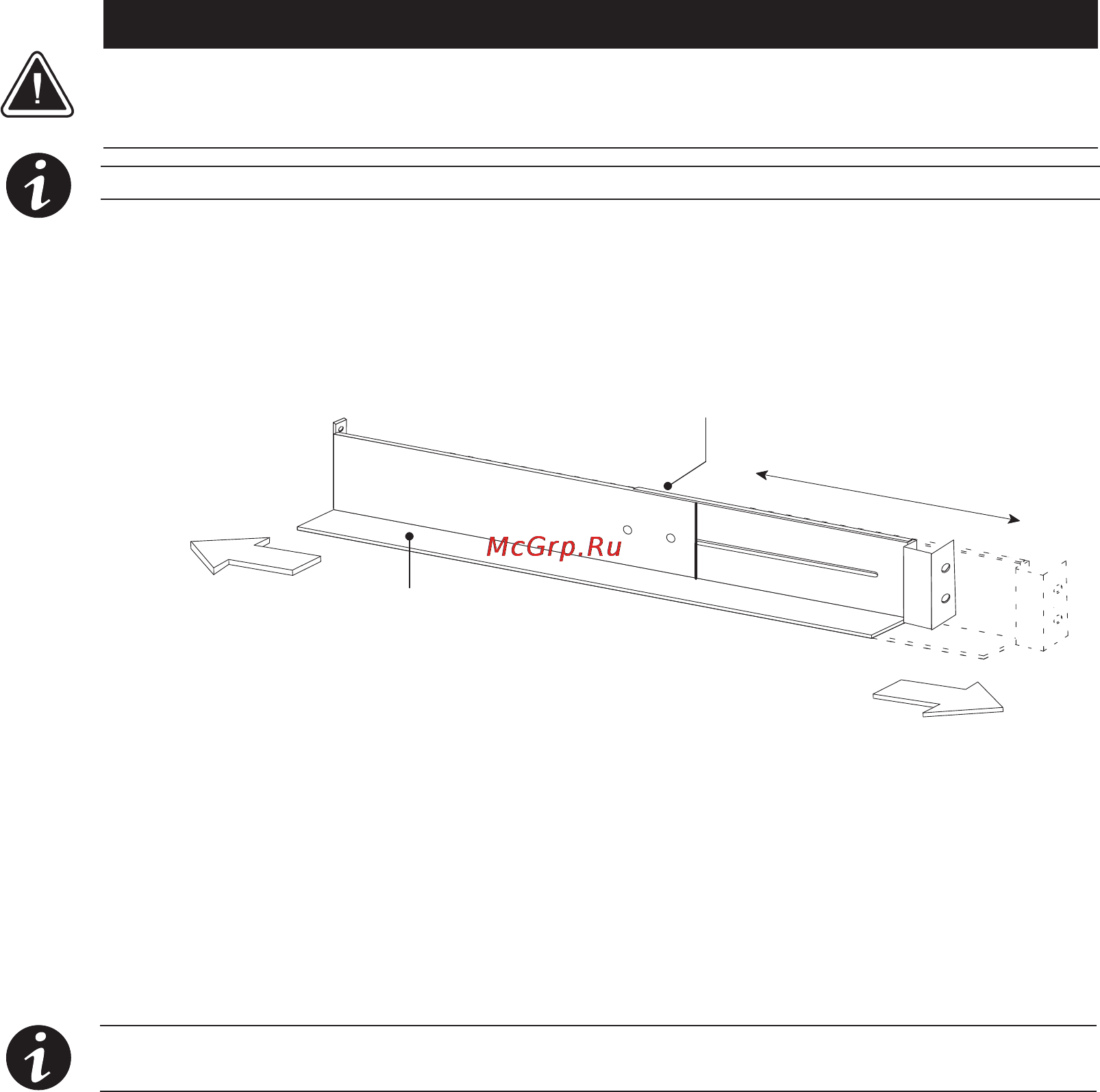

Рисунок 9. Регулировка глубины направляющей
2. Выберите соответствующие отверстия в направляющей для EBM и других шкафов в
стойке.
Установите первую направляющую для первого EBM в нижнюю часть, используя
позиции 1 и 6 для передних винтов с шестигранной головкой. При установке
дополнительных направляющих установите следующие четыре отверстия
направляющей над последним установленным винтом (см. рисунок 10).
ПРИМЕЧАНИЕ Проверьте, что расположение отверстий на направляющих и крепежные
скобых совпадают с расположением отверстий на стойке.
Передняя часть
Задняя часть
Направляющая в сборе
Гайки-барашки узла
УСТАНОВКА
