88 Eaton BladeUPS (12 кВА) Руководство по эксплуатации
•
164201649 Ред. 5 www.eaton.com/powerquality
10. Проверьте, что все ИБП настроены на использование одинаковой стратегии
электропитания (High Effi ciency или Standard). Стратегию электропитания можно изменить
на передней панели. См. таблицу 5 “Пользовательские настройки” на странице 58.
Кабель ЖК-дисплея

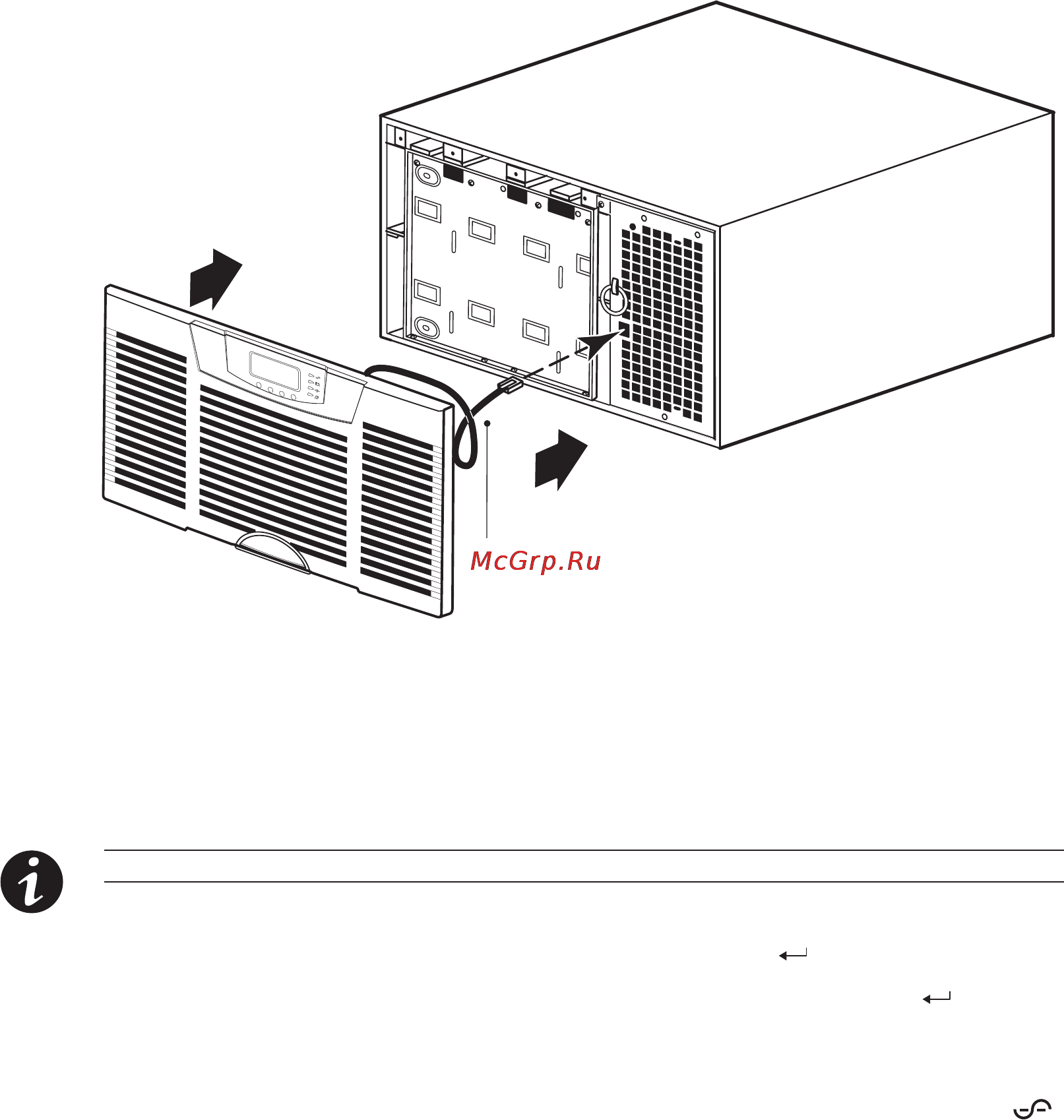

Рисунок 61. Установка передней крышки ИБП
Замена ИБП в параллельной системе
В параллельной системе можно производить замену ИБП без отключения питания системы
или защищенной нагрузки.
ПРИМЕЧАНИЕ НЕ ОТКЛЮЧАЙТЕ систему. Для замены ИБП в параллельной системе:
1. На передней панели дисплея ИБП нажмите любую кнопку, чтобы активизировать меню.
Выберите TURN UPS ON/OFF, TURN UPS OFF и нажмите кнопку
.
2. Подтвердите выбор. Нажмите и в течение трех секунд удерживайте кнопку
, пока ИБП
не перестанет выдавать звуковой сигнал.
ИБП снимает питание с выхода ИБП.
Открывается выходное реле, ИБП переключается в режим ожидания, и индикаторы
выключаются.
3. Отключите резервные сигнальные кабели и кабели платы CAN Bridge Card от ИБП,
который должен быть заменен. Расположение кабелей см. на рисунке 36 на странице 38..
4. Отключите все остальные кабели, такие, как кабели сигналов REPO или последователь-
ной связи.
5. Установите выключатель разъема нагрузки ИБП в положение OFF (O).
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ИБП
