12 Eaton BladeUPS (12 кВА) Руководство по эксплуатации
•
164201649 Ред. 5 www.eaton.com/powerquality
Для установки входных и выходных соединений параллельной системы:
1. Извлеките пять винтов из крышки доступа к кабельному каналу и сохраните их. Снимите
крышку и сохраните ее. См. рисунок 5.

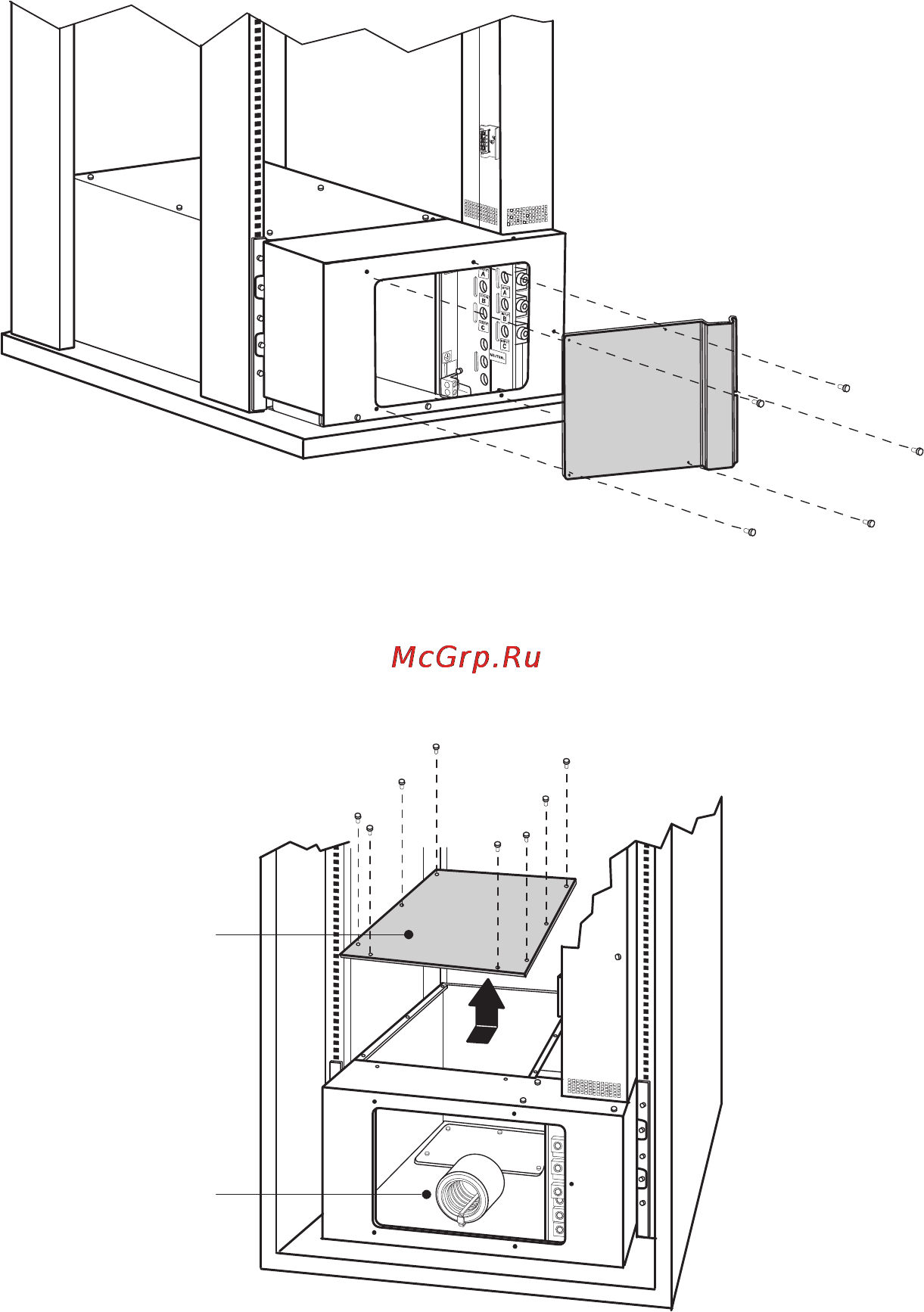

Рисунок 5. Снятие крышки кабельного канала (стойка с нижним вводом)
2. Прокладка проводов только через нижний ввод. Извлеките восемь винтов из верхней
крышки доступа к кабельному каналу и сохраните их. Вытащите и снимите крышку
доступа к кабельному каналу и сохраните ее. См. рисунок 6.
Рисунок 6. Снятие верхней крышки кабельного канала
Верхняя крышка кабельного
канала
Ферритовая сборка
(установлена)
УСТАНОВКА
