Eaton BladeUPS (12 кВА) Руководство по эксплуатации
•
164201649 Ред. 5 www.eaton.com/powerquality 11
Установка входных и выходных соединений
На рисунке 4 показаны входные и выходные соединения в стойках с нижним и верхним
вводом.

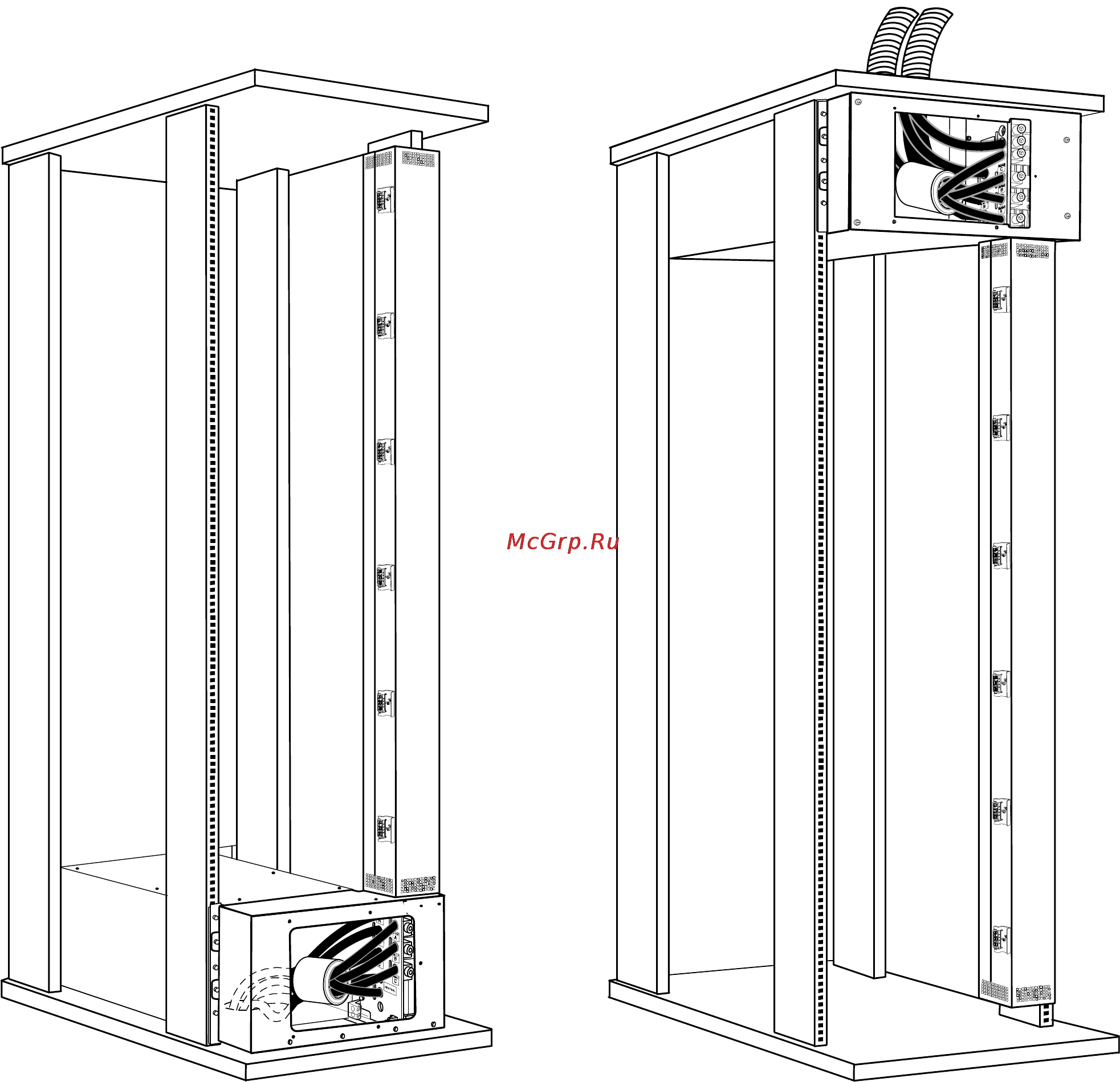

Рисунок 4. Варианты ввода соединений
Проводка в стойке с нижним вводом
Проводка в стойке с верхним вводом
УСТАНОВКА
