Eaton BladeUPS (12 кВА) Руководство по эксплуатации
•
164201649 Ред. 5 www.eaton.com/powerquality 31

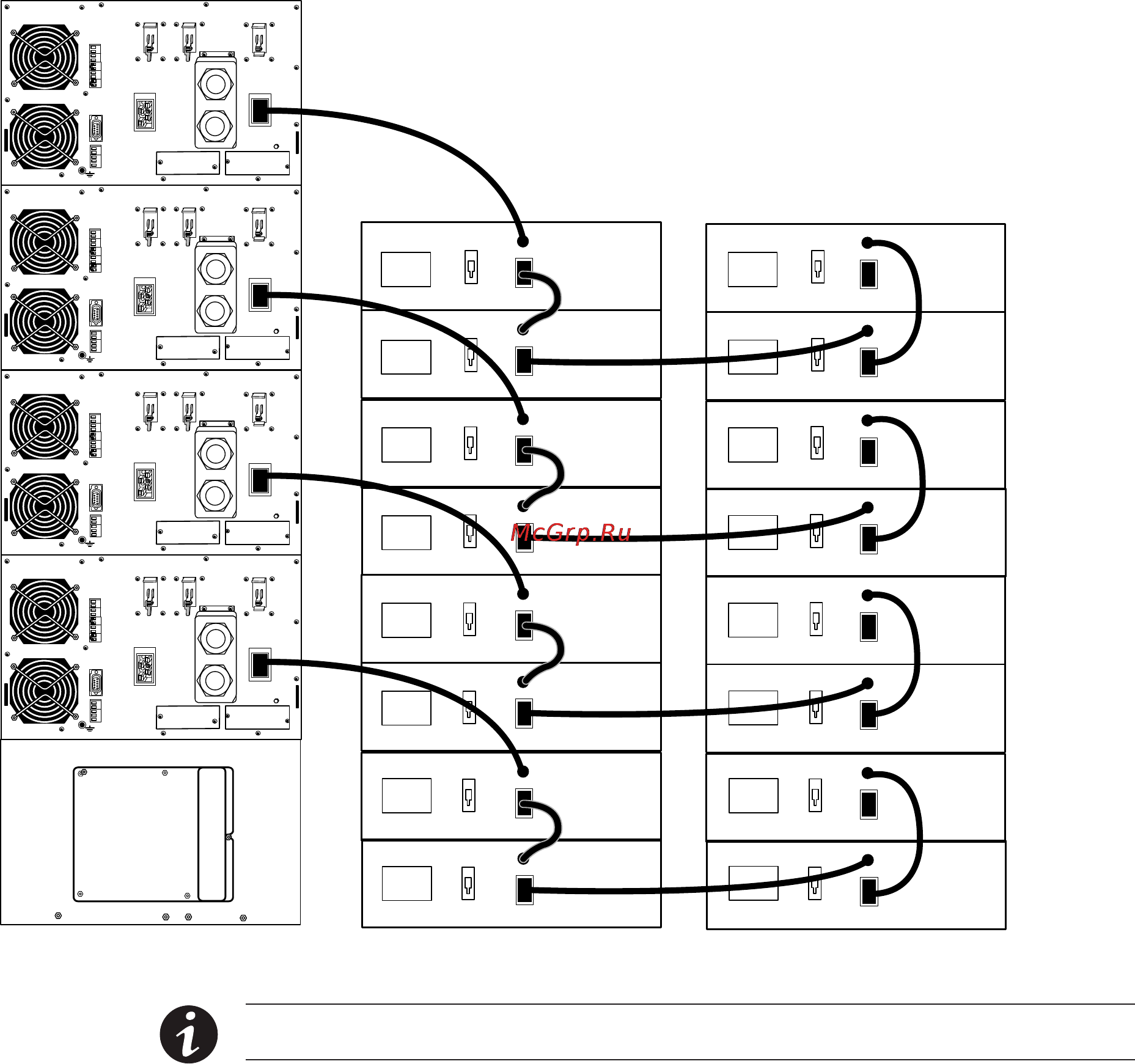

Рисунок 31. Пример установки EBM в большой параллельной система
ПРИМЕЧАНИЕ На рисунке 31 показана система, использующая дополнительные кабели-
удлинители длиной 0,9 м.
УСТАНОВКА
