48 Eaton BladeUPS (12 кВА) Руководство по эксплуатации
•
164201649 Ред. 5 www.eaton.com/powerquality
Автономный/
параллельный
(удалить)
Только для
параллельного
использования
Автономный/
параллельный
только для
параллельного
использования
Кабель платы CAN Bridge
Автономный/
параллельный
Синий концевой разъем
Синий концевой разъем
ИБП 3
ИБП 2
ИБП 1
Запасной сигнальный кабель

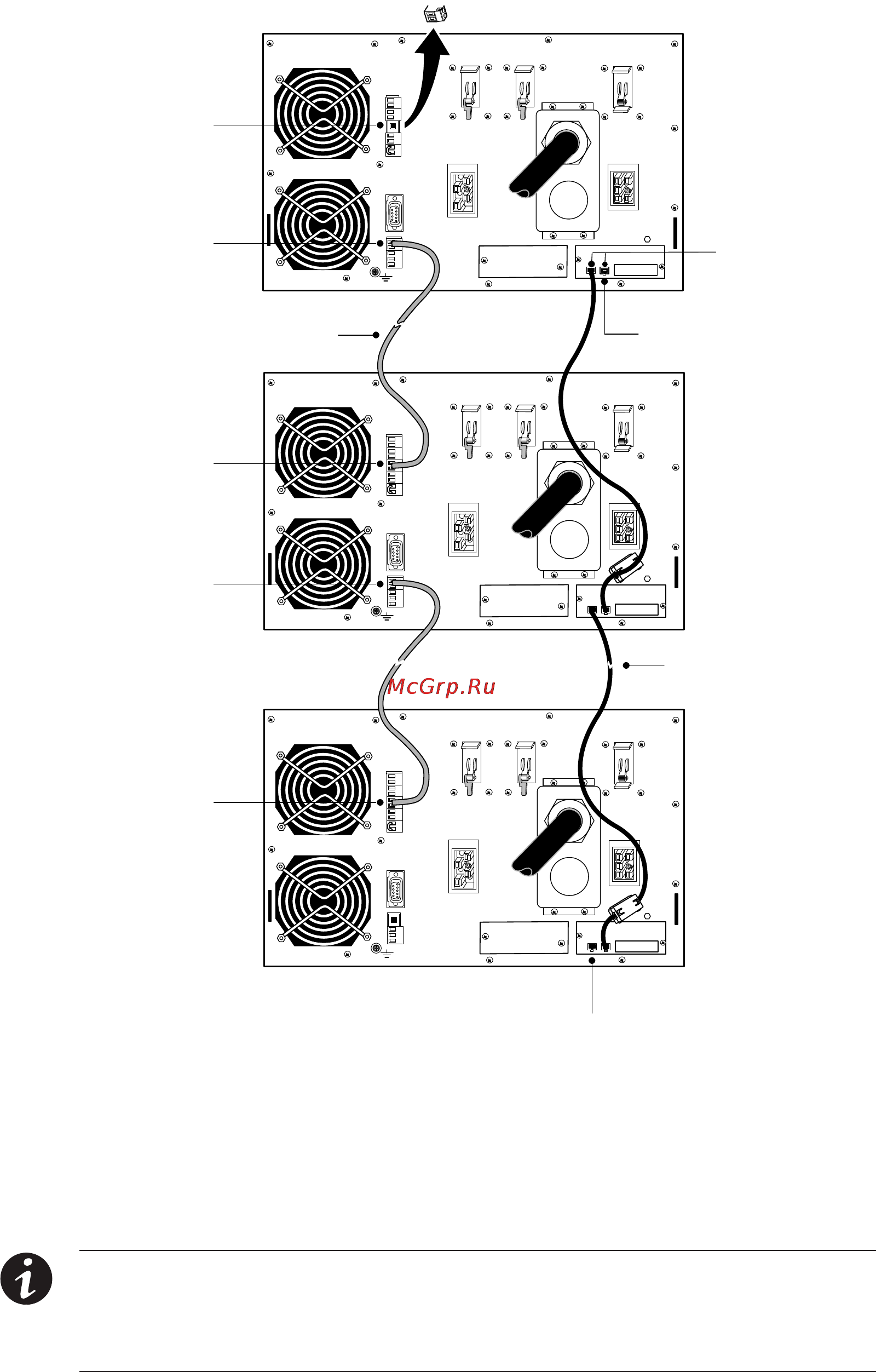

Рисунок 43. Типовое подключение платы CAN Bridge и резервного сигнального кабеля
15. Затяните винты, крепящие каждую вновь установленную плату Powerware Hot Sync CAN
Bridge в своем отсеке связи X-Slot.
16. При установке ПО управления питанием подключите ваш компьютер к
коммуникационному порту ИБП или дополнительной плате X-Slot (см. рисунок 79).
Для подключения к коммуникационному порту воспользуйтесь поставляемым
последовательным кабелем.
ПРИМЕЧАНИЕ Можно установить одну плату ConnectUPS-X Web/SNMP для каждого ИБП
или одну плату на параллельную систему. Установка одной платы для каждого ИБП
обеспечивает связь с каждым ИБП. Установка одной платы для параллельной системы
обеспечивает обнаружение проблемы по меньшей мере с одним ИБП, но при этом не
определяется сам ИБП или их количество.
17. Если вы оставляете ИБП неподсоединенными к стойке, закрепите переднюю и заднюю
части ИБП, как описано в шагах 14 и 15 на странице 35.
УСТАНОВКА
