Руководство пользователя SWMGP-84SFP-w
www.symanitron.ru 99
6. Командная строка
6.1. Управление с помощью командной строки
Кроме web-управления, SWMGP-84SFP-W также поддерживают управление с
помощью командной строки. Вы можете использовать консоль или Telnet для управления
коммутатором.
Управление с помощью командной строки через последовательный консольный
RS-232 порт (115200, 8, none, 1, none)
Для настройки с помощью последовательного консольного RS-232 порта используйте
кабель RJ45 к DB9-F (DB-9 «мама»), чтобы подключить консольный RS-232 порт
коммутатора с COM портом вашего компьютера.
Для того, чтобы получить доступ к консоли через последовательный RS-232 кабель:

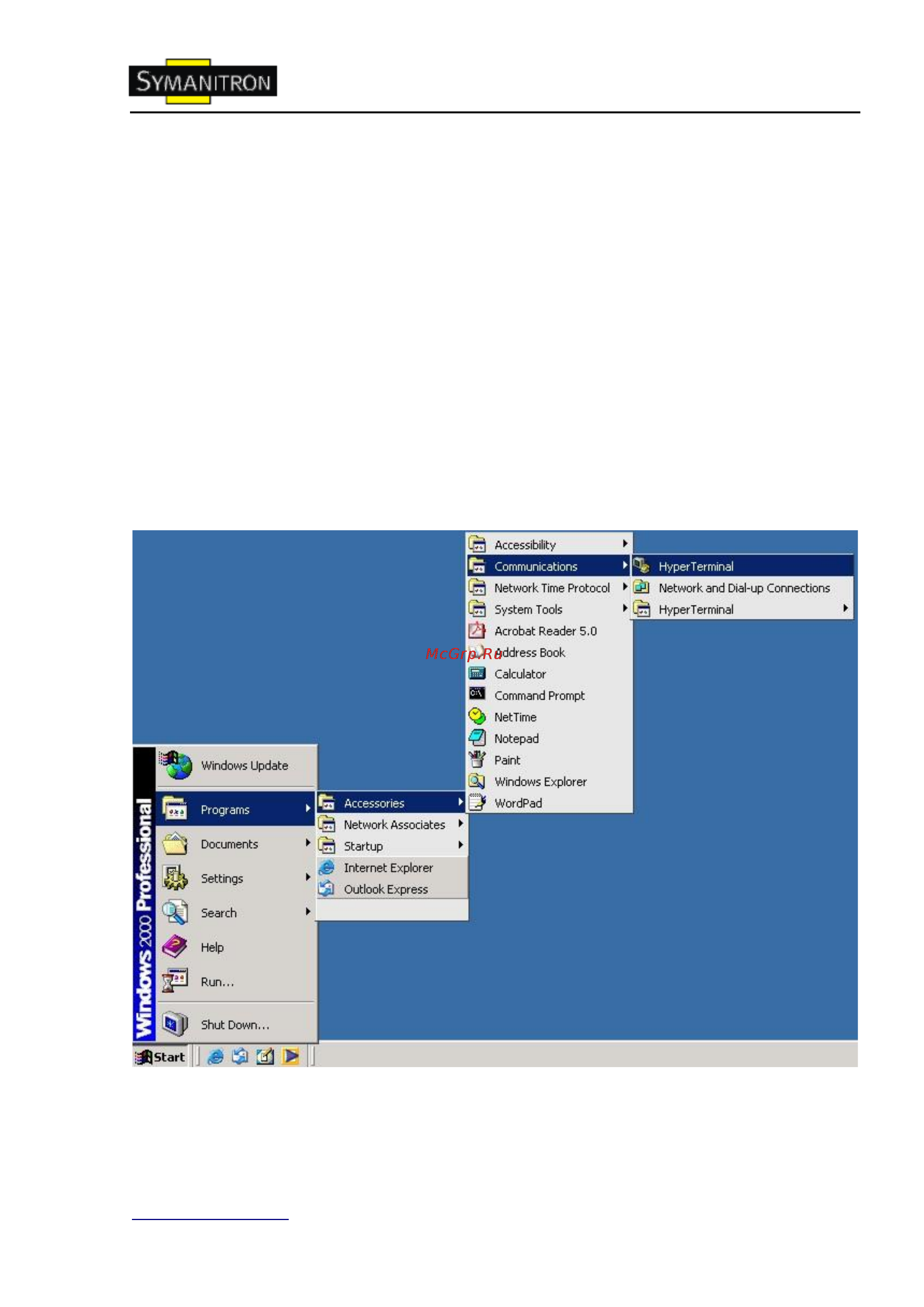

Шаг 1. На рабочем столе Windows выберите Пуск > Программы > Стандартные >
Связь > Hyper Terminal
Можно использовать любой другой эмулятор терминала, такой как Putty.
Шаг 2. Введите имя для нового соединения
